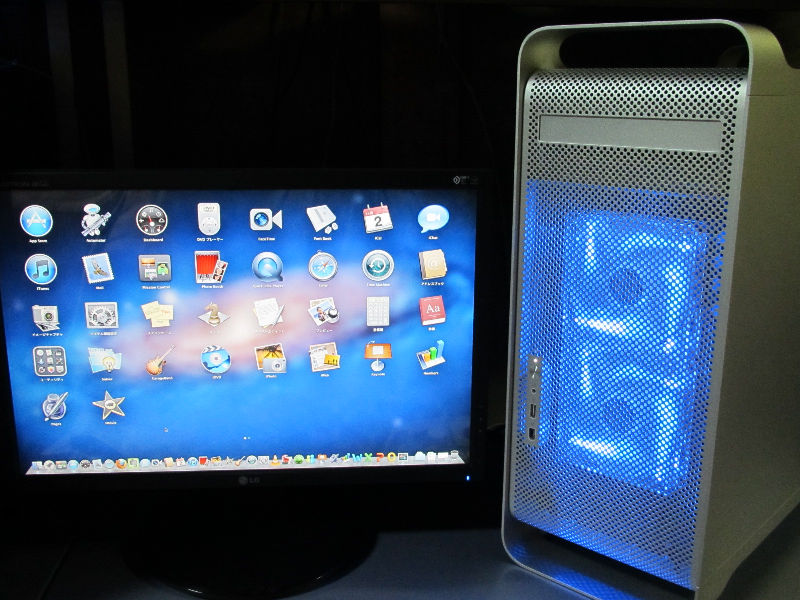

★水冷 Mac G5 Case mod2 corei7 2.93GHz DDR3 16GB HDD1TB/DVD★
販売価格 175000円です
朗報です Mac OS X Lion 10.7.2 USBインストール完成
☆佐川急便元払い保険つきで発送します
|
||||||||||||||||||||||
 |
AquaPCオリジナル Mac G5 Maico ATX

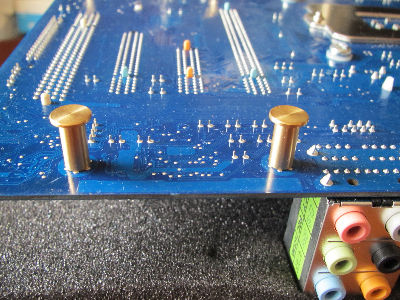

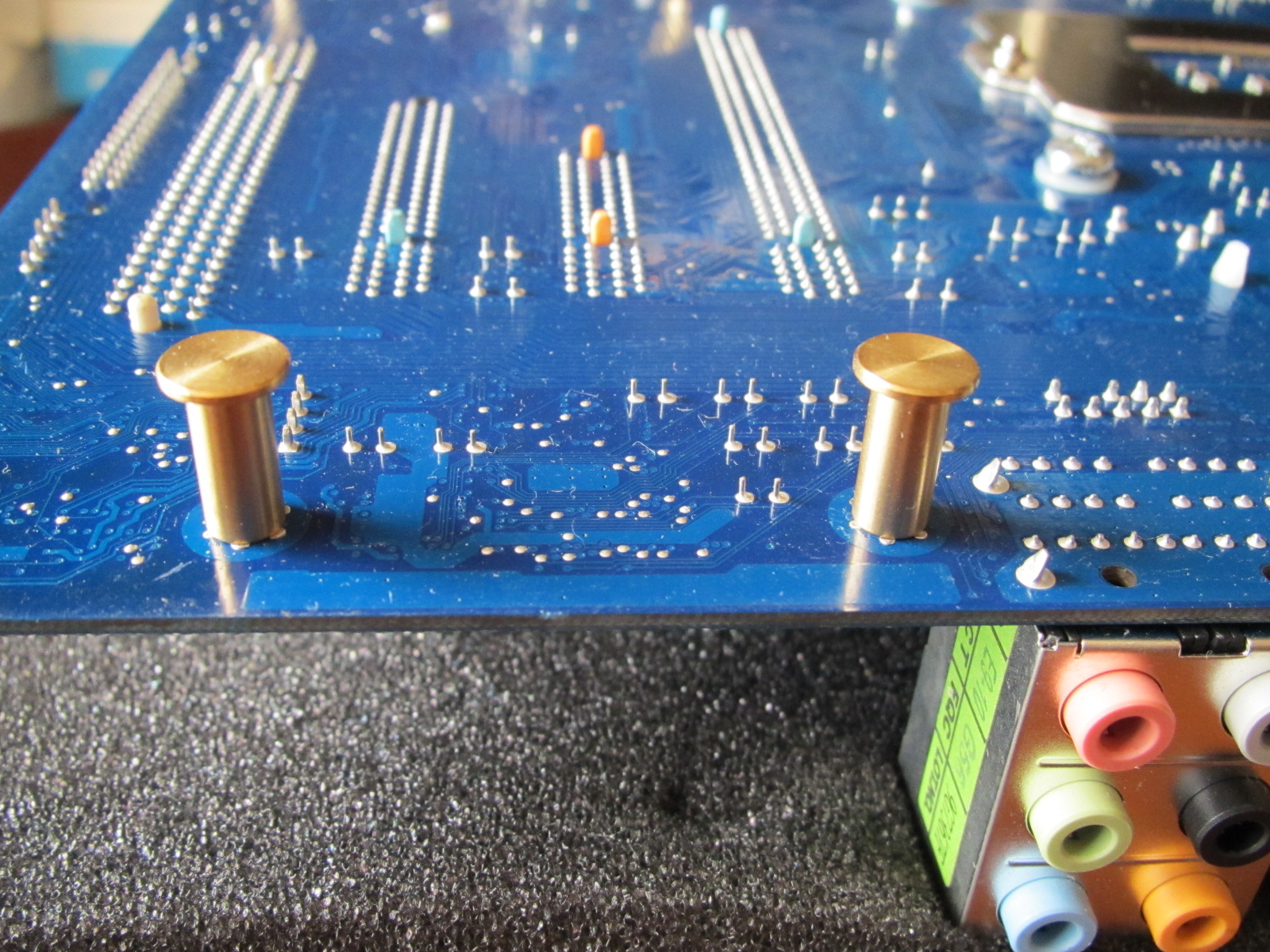

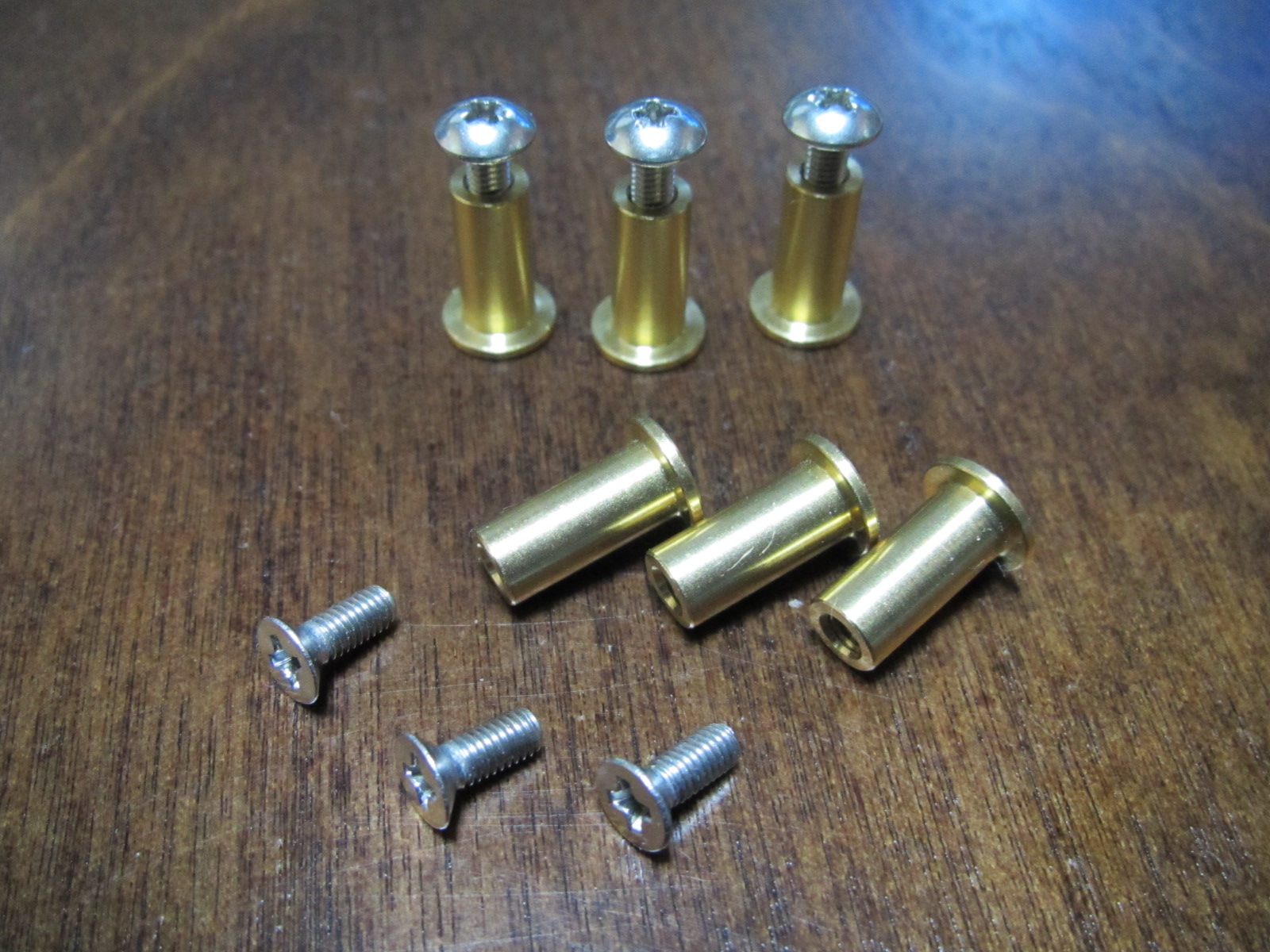

スタットボルト オリジナルスタット×1 センター出し用ステンレスサラビス3mm×1 マザーボード固定用ステンレスビス3mm×1 近日発売予定 1セット400円 通常マザーボード固定には８セットが必要です |
 |
AquaPCオリジナル Mac G5 Maico ATX スタットボルト |
 |
AquaPCオリジナル Mac G5 Maico ATX スタットボルト |
 |

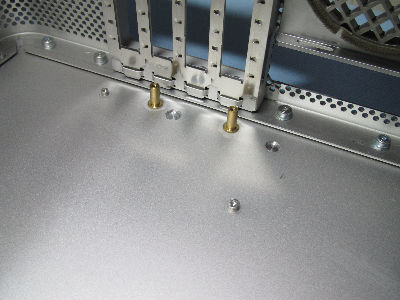

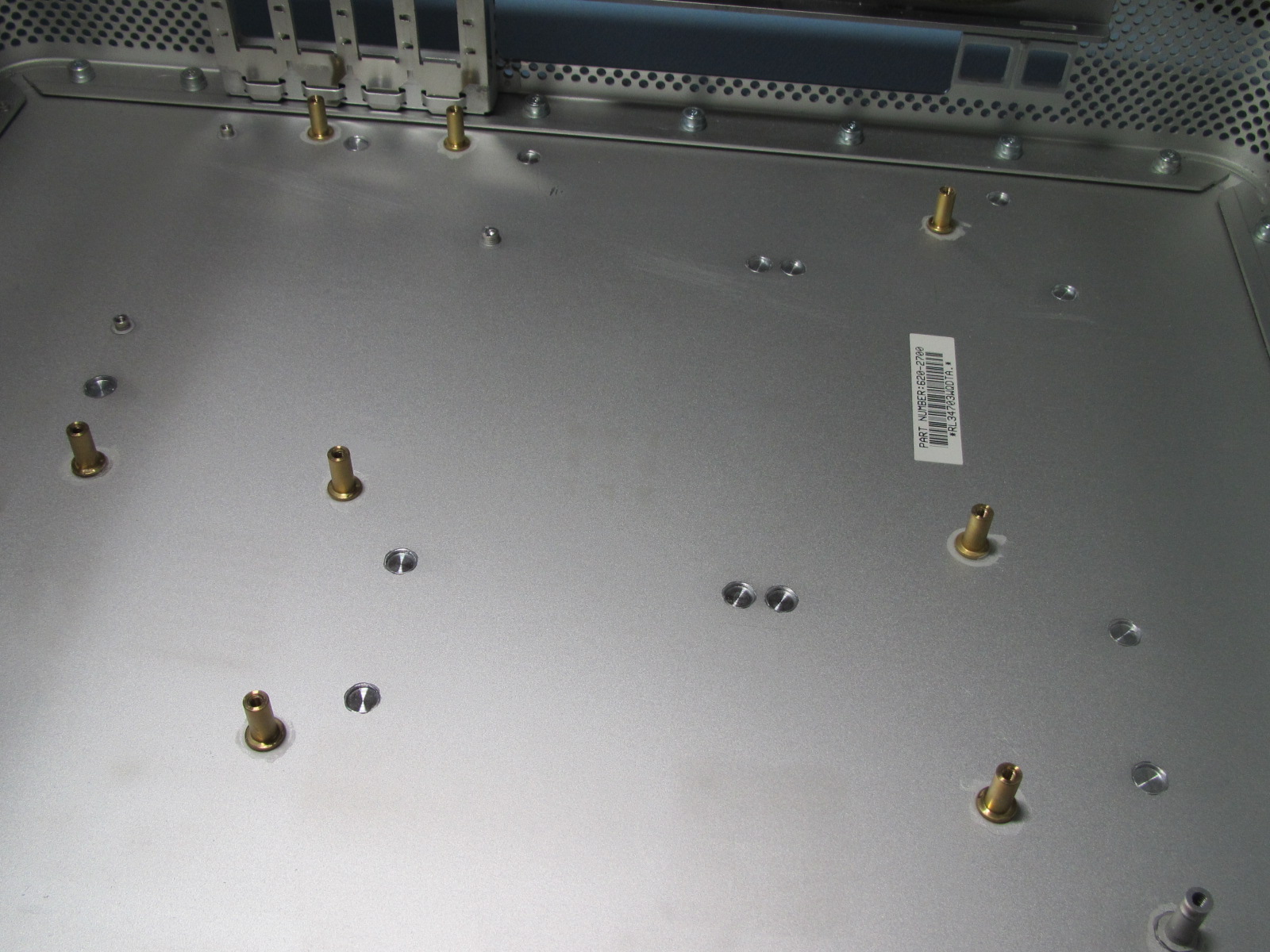

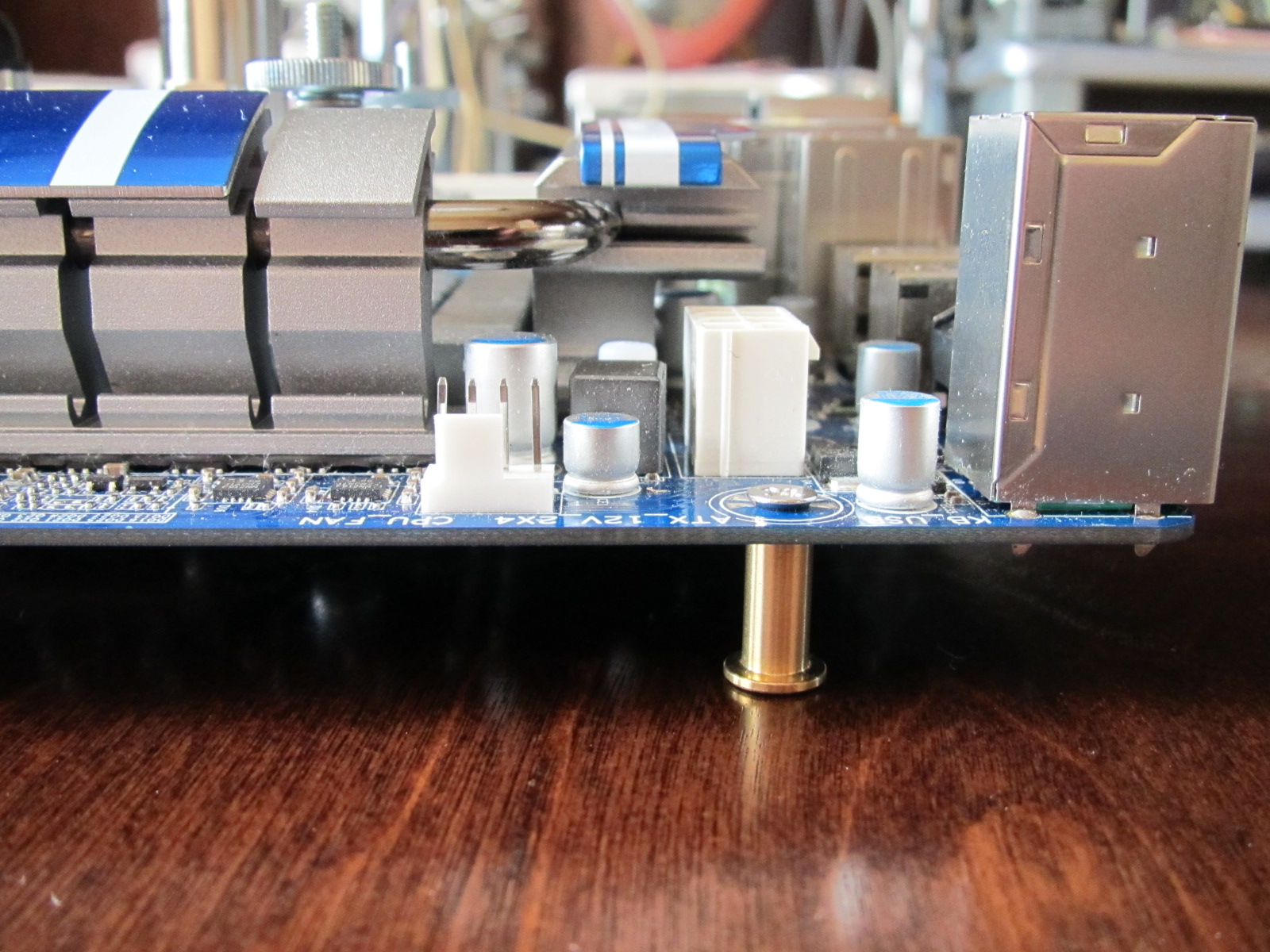

最初にケース内部の加工マイクロATXのマザーボード固定 AquaPCオリジナル Mac G5 Maico ATX スタットボルト 本体内部の不要なスタットはペンチで折ると簡単に取り除けます 仮止めは瞬間接着剤ゼリータイプで固定します |
 |
仮止めの瞬間接着剤ある程度、固定したらこんな感じです |
 |
スタットボルトの周りをドレメル(ダイアモンドリｭーター)で削ります |
 |

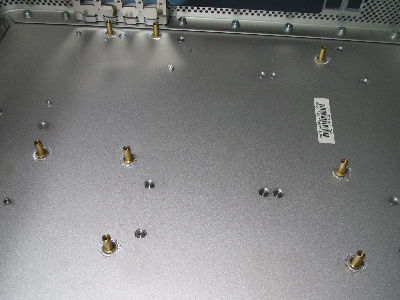

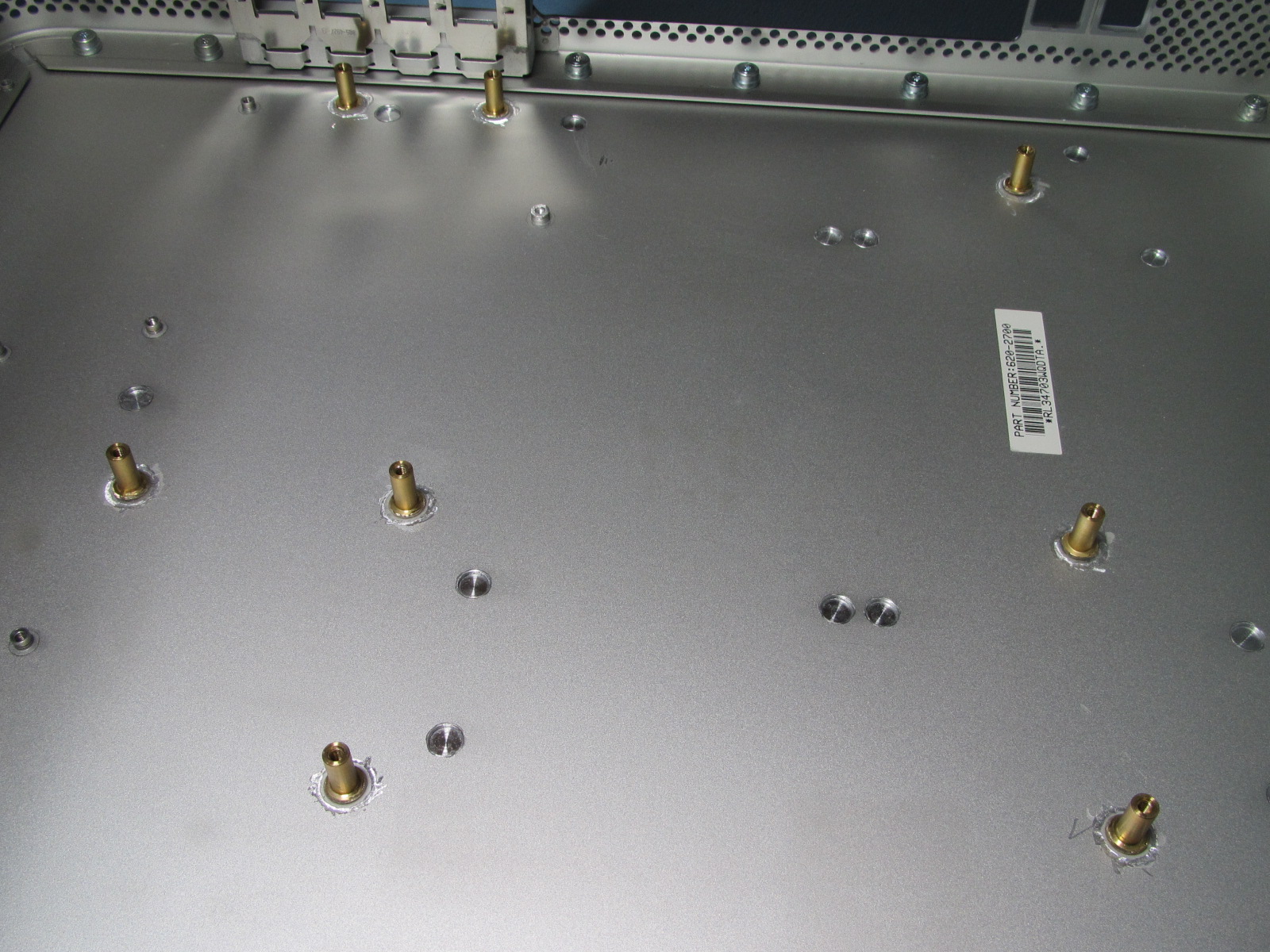

すべてのスタットボルトの周りを削るとこんな感じです |
 |

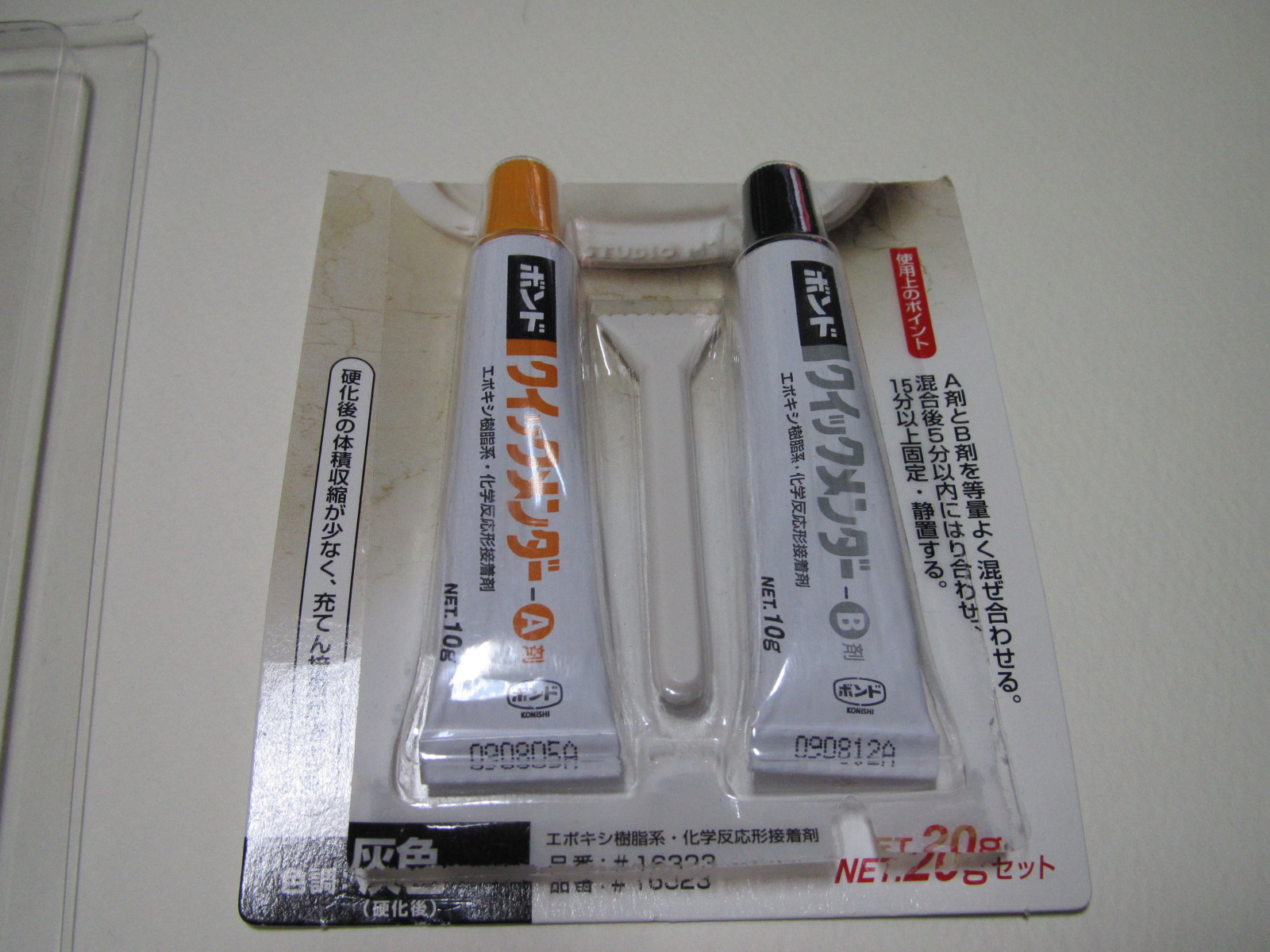

エポキシ系接着剤です、色はグレーです |
 |

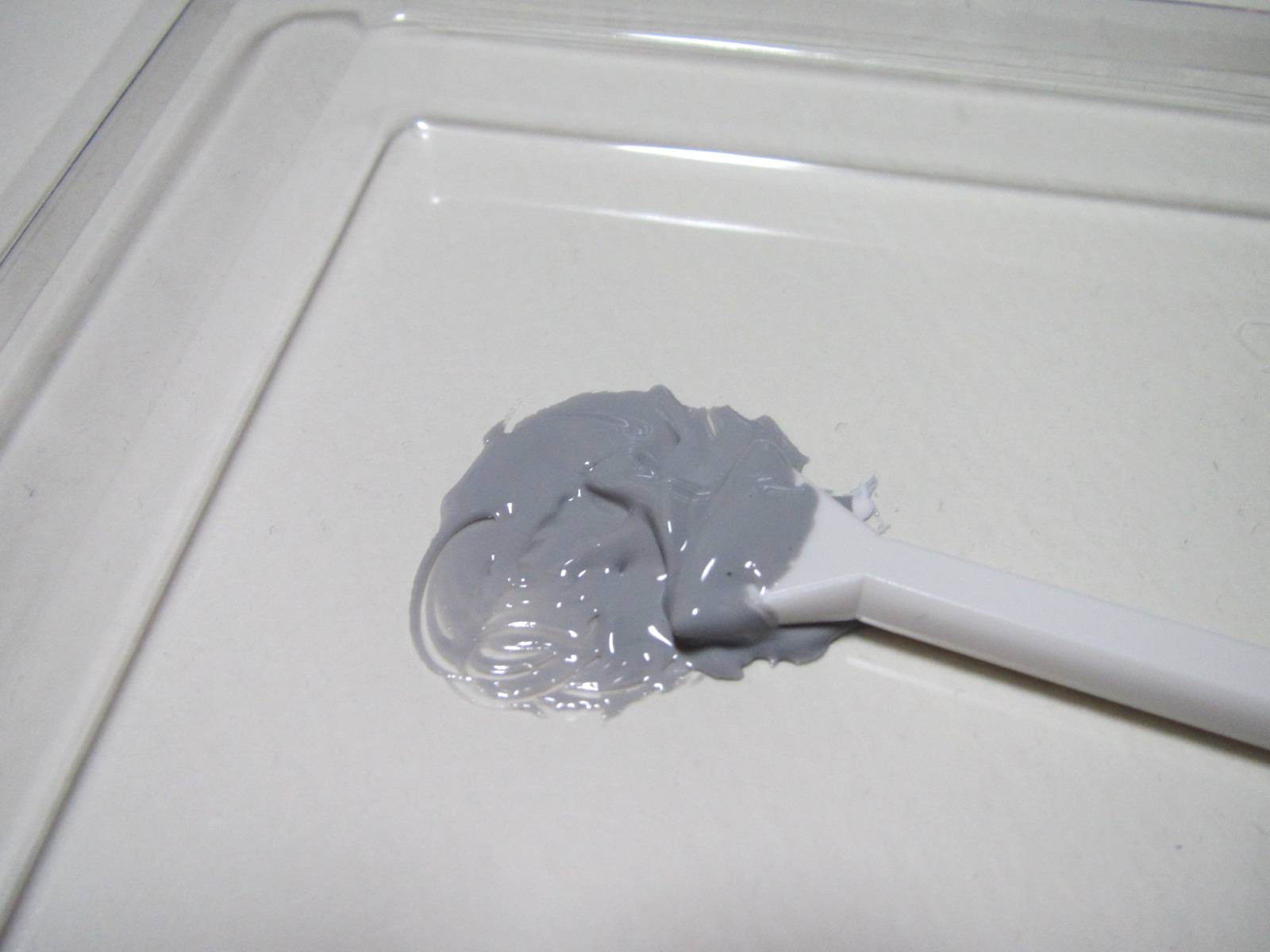

混ぜるとこんな感じです 混合5分以内にスタッドの周りを固めます |
 |

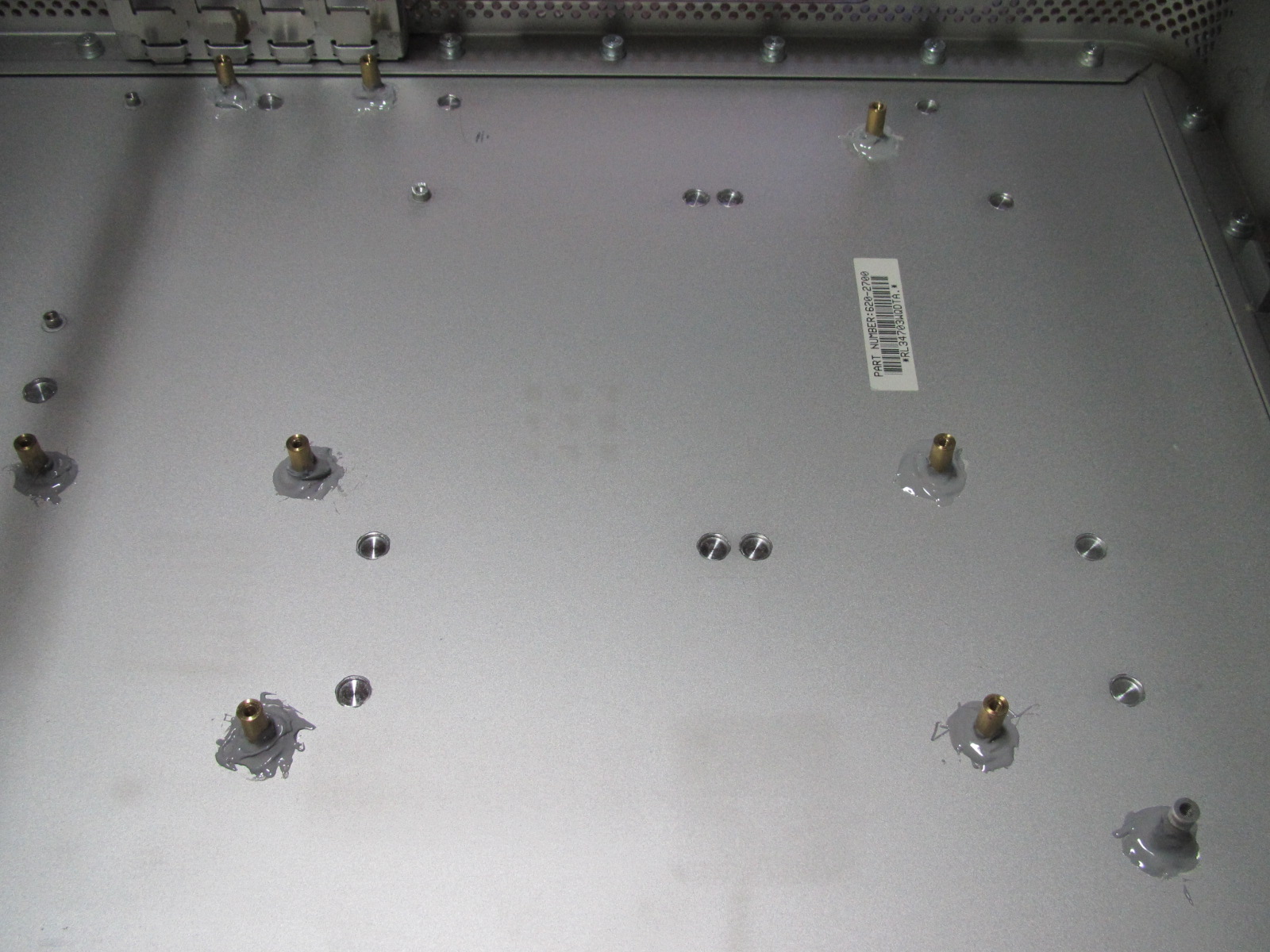

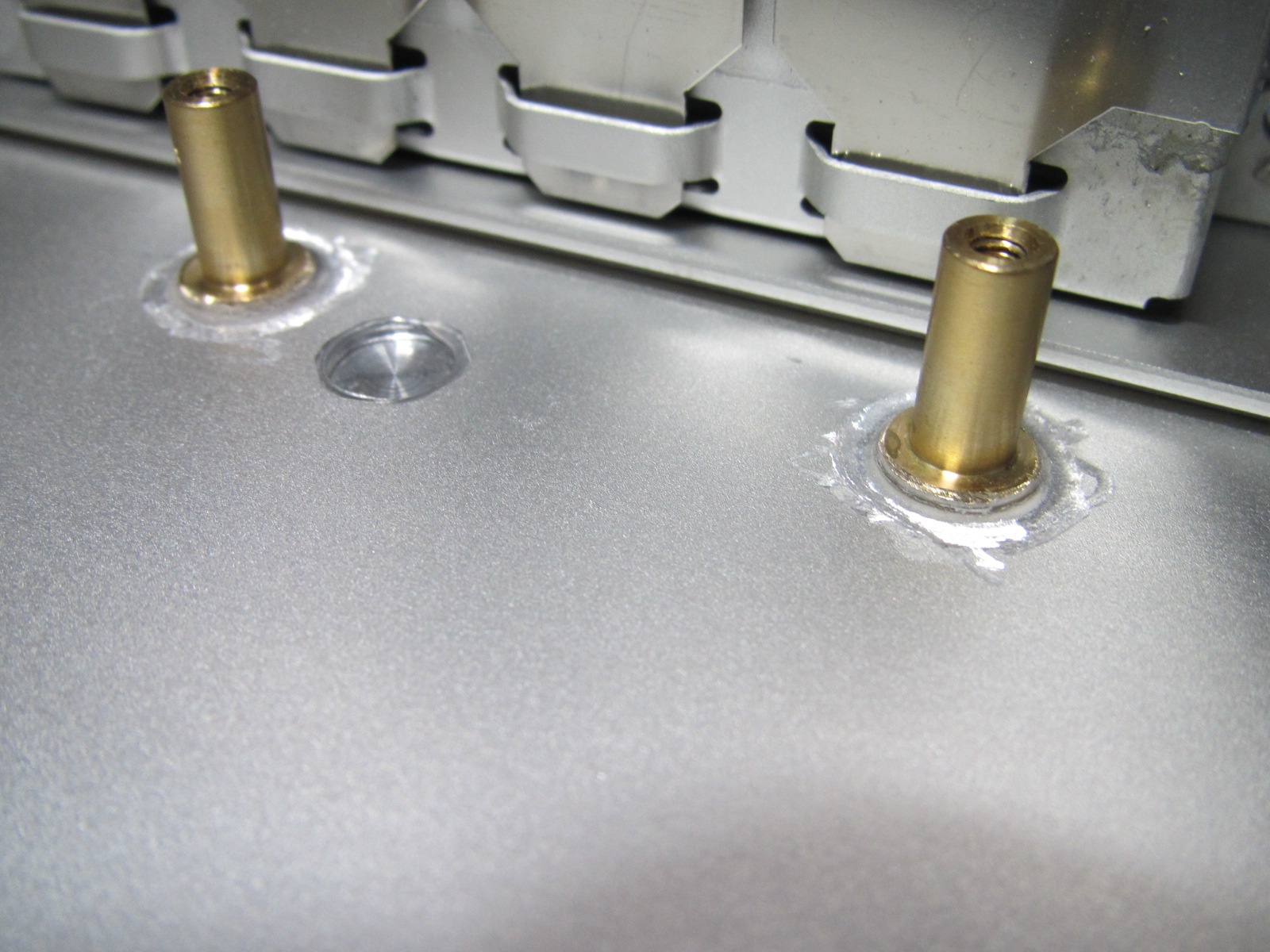

すべてのスタットボルトの周り 混合5分以内にスタッドの周りを固めます |
 |

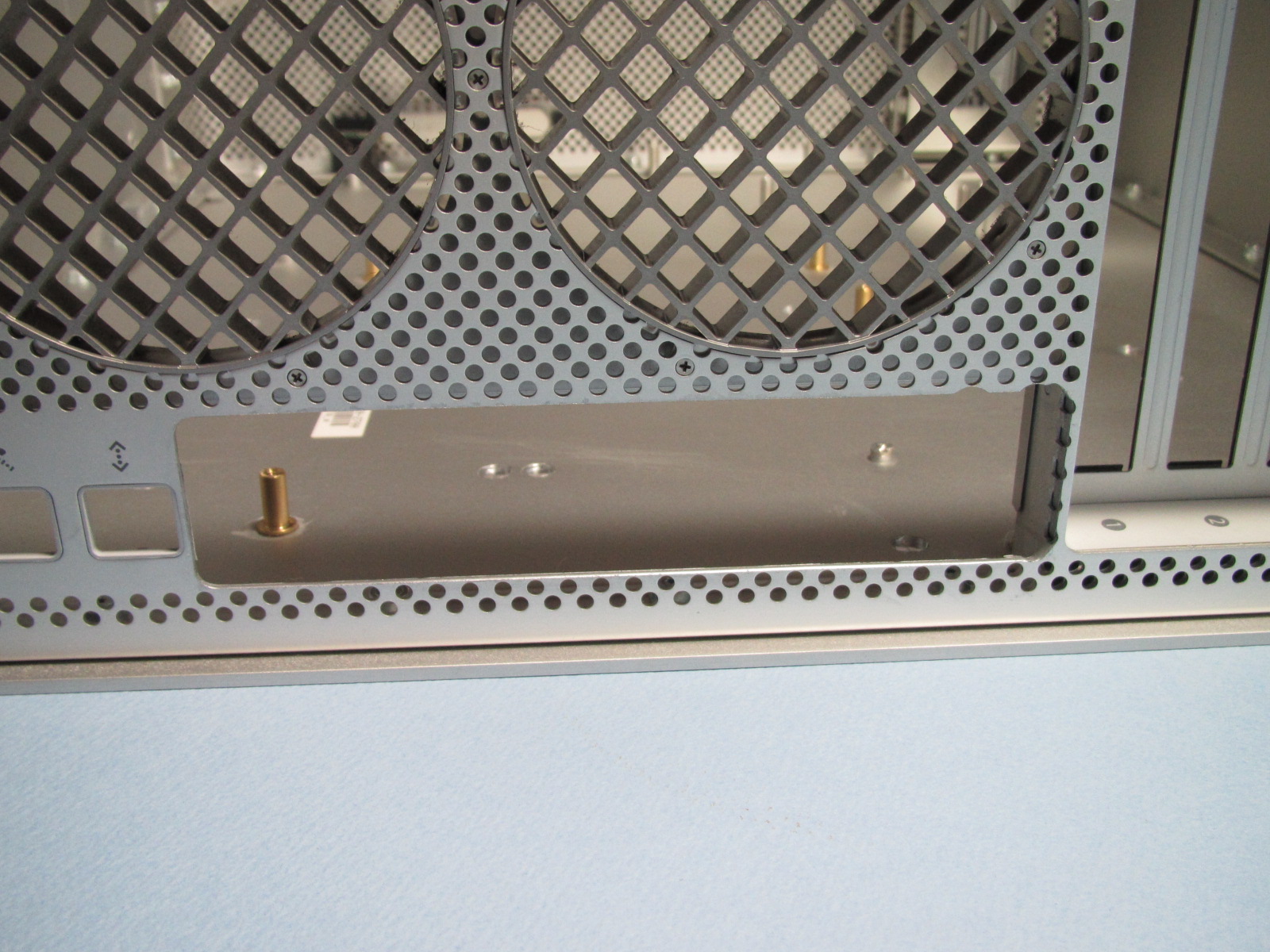

PCのバックパネル部分はこんな感じにカットしておきます |
 |

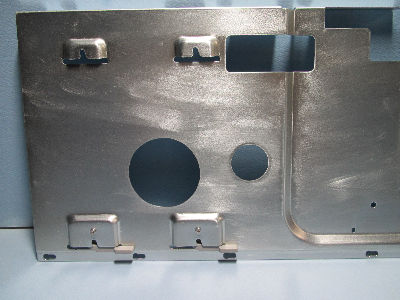

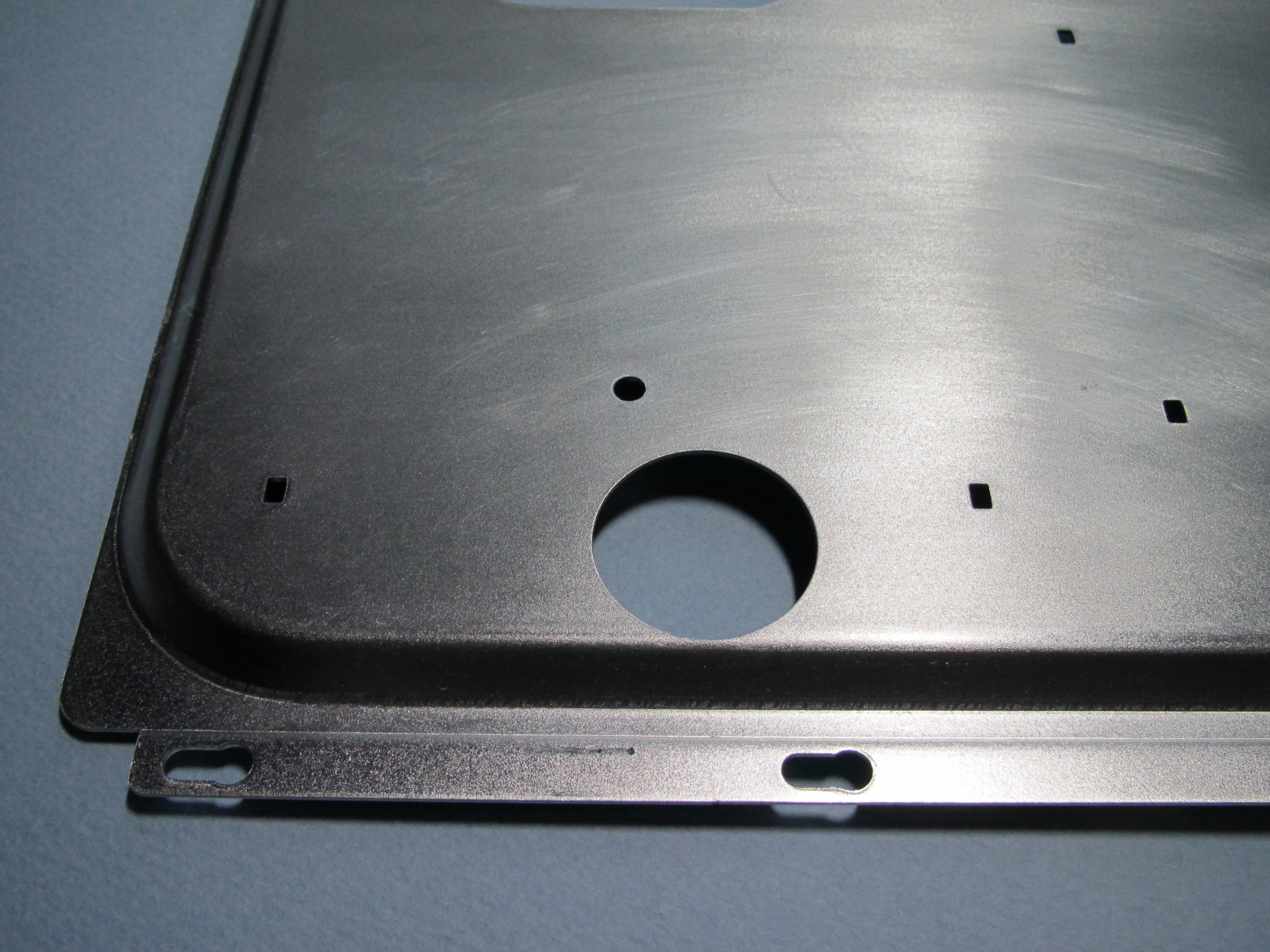

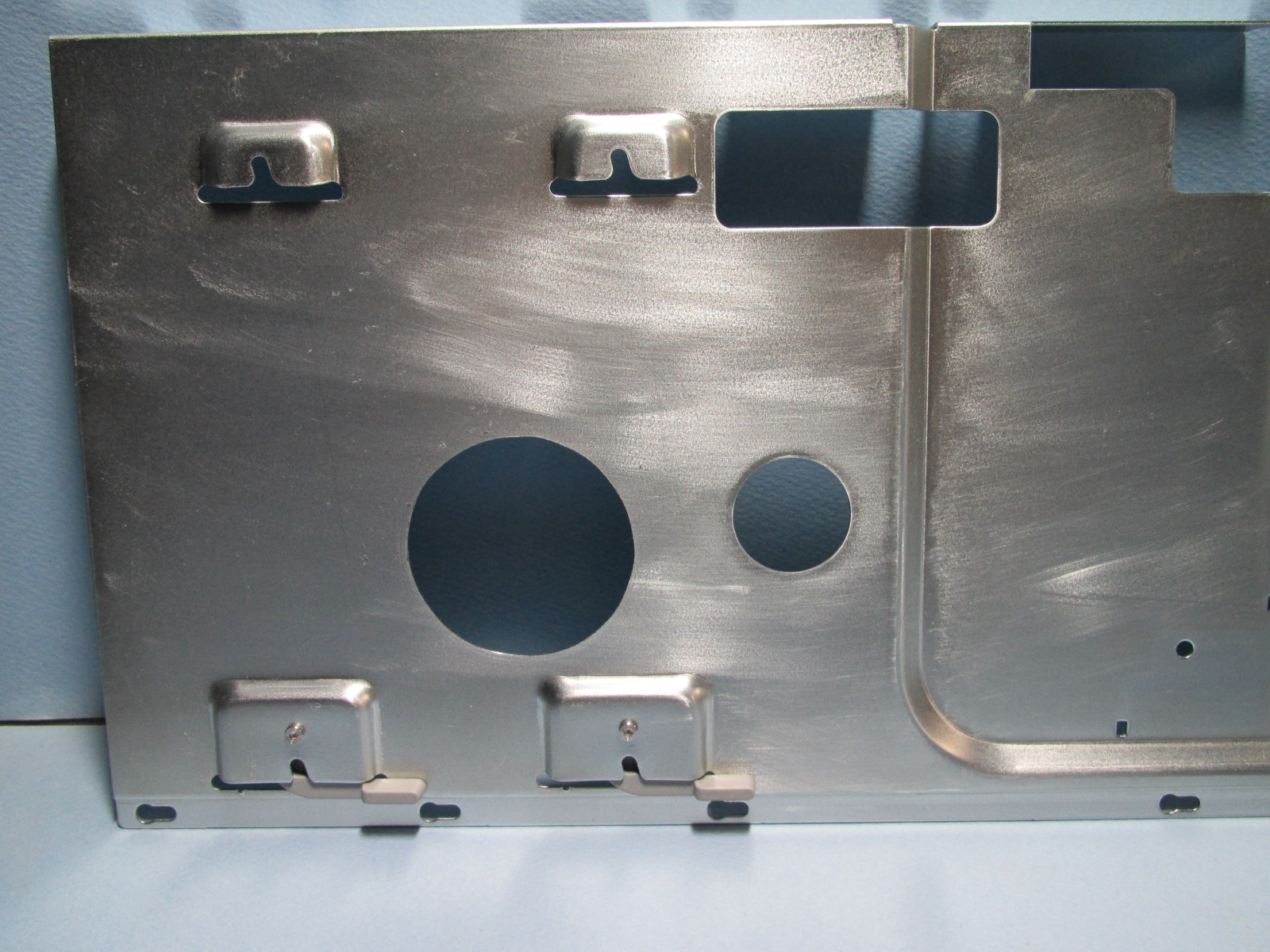

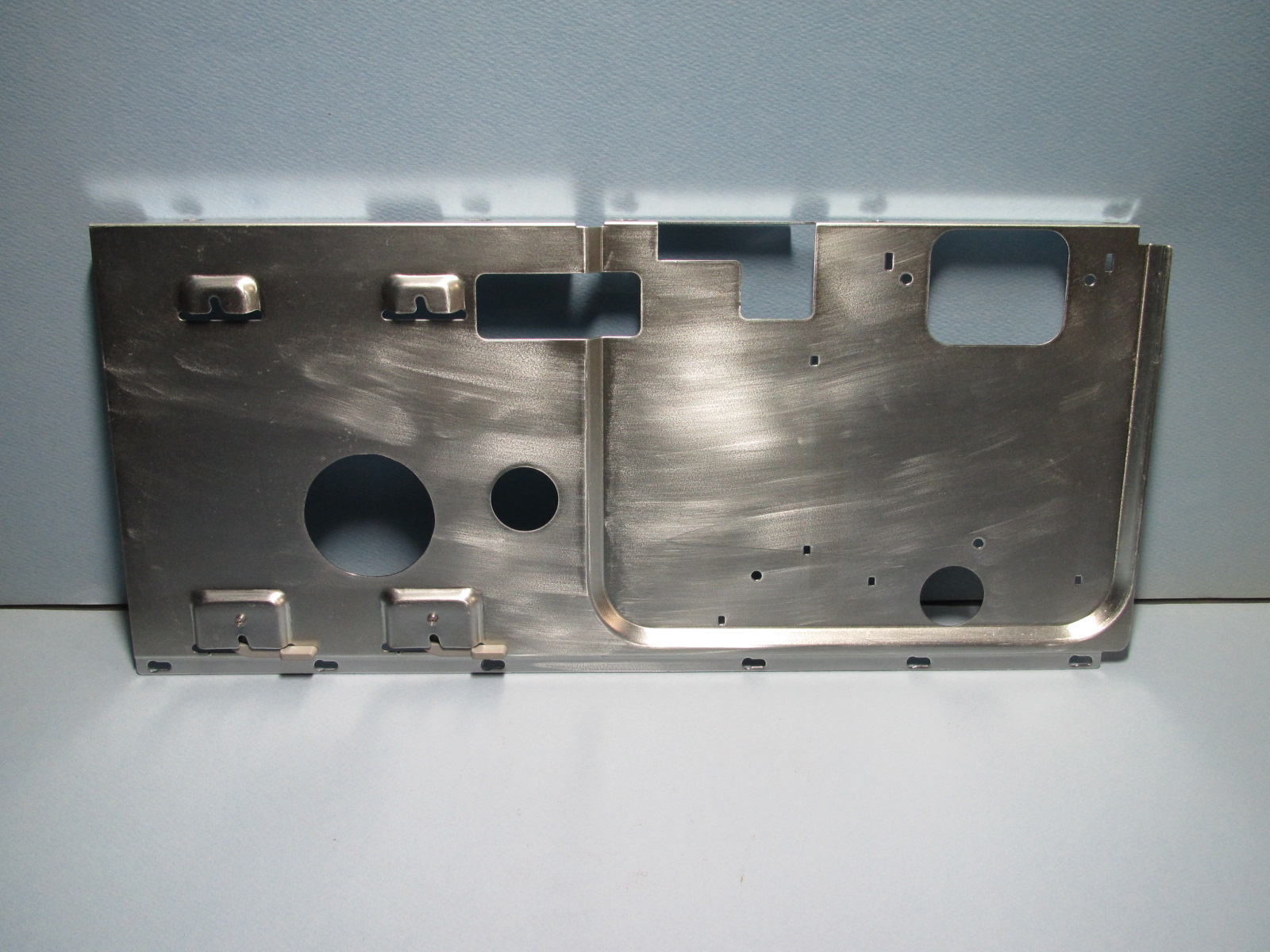

ドライブベイパネルのメンテナンス用にホルソーで穴あけ加工 DVDドライブの下にリザーバー用に50mmの穴を開けます DVDドライブSATAケーブル接続用に27mmの穴を開けます 開けておくと、メンテナンスがとても楽です |
 |
HDDドライブベイパネルのメンテナンス用にホルソーで穴あけ加工 HDDドライブSATAケーブル接続用に27mmの穴を開けます 開けておくと、メンテナンスがとても楽です |
 |
出来上がったドライブベイのパネルです パネルのメッキの状態が悪いため、表面がザラザラの状態です パネル表面を耐水ペーパー800番で錆びを落として クリアーの錆び止め塗装をしています |
 |

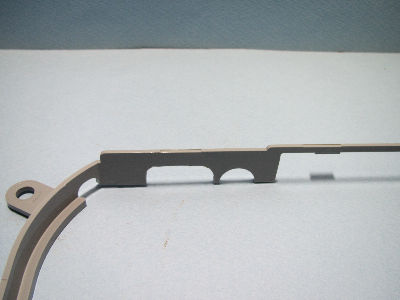

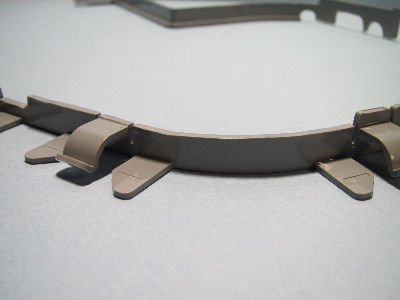

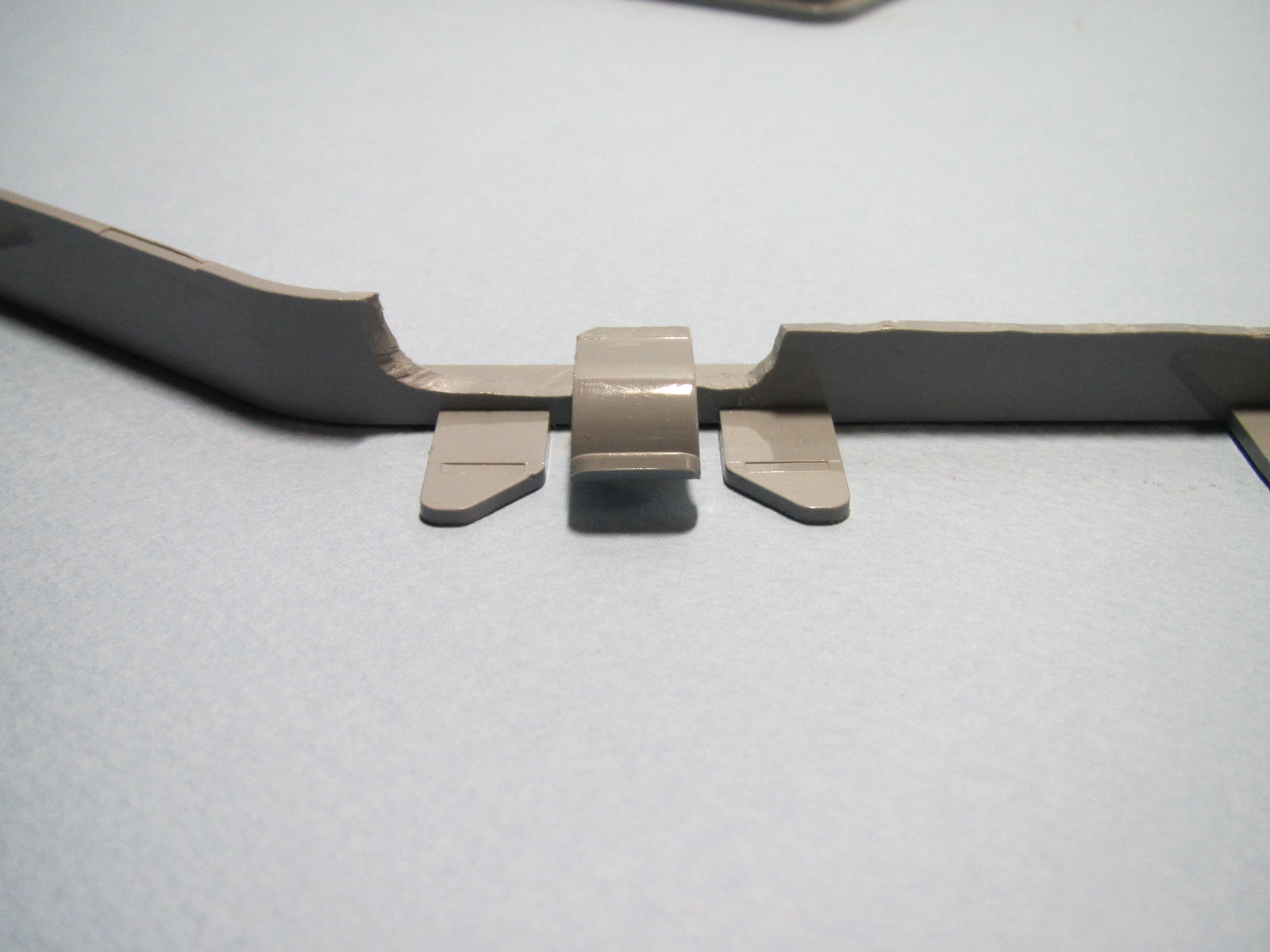

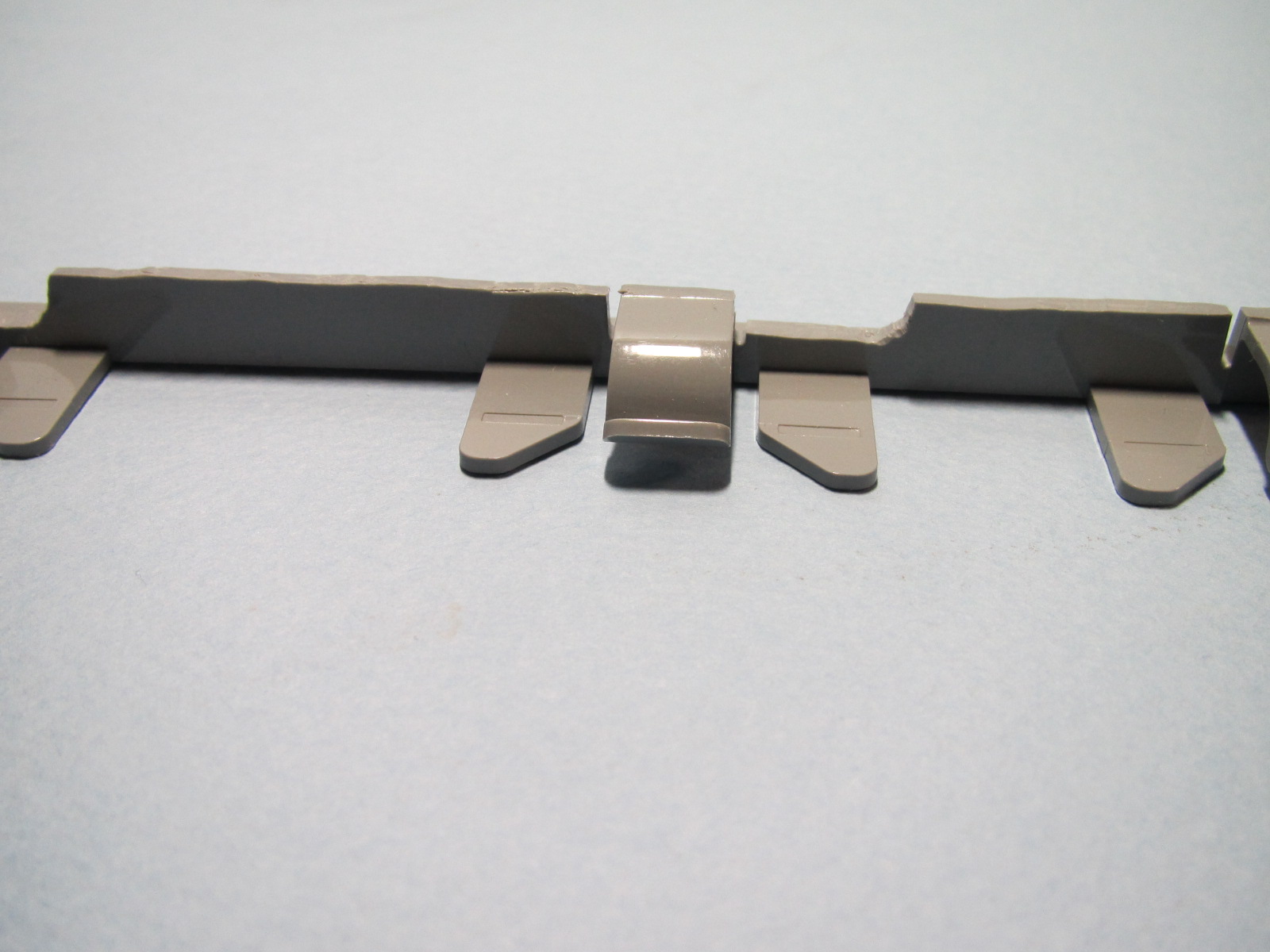

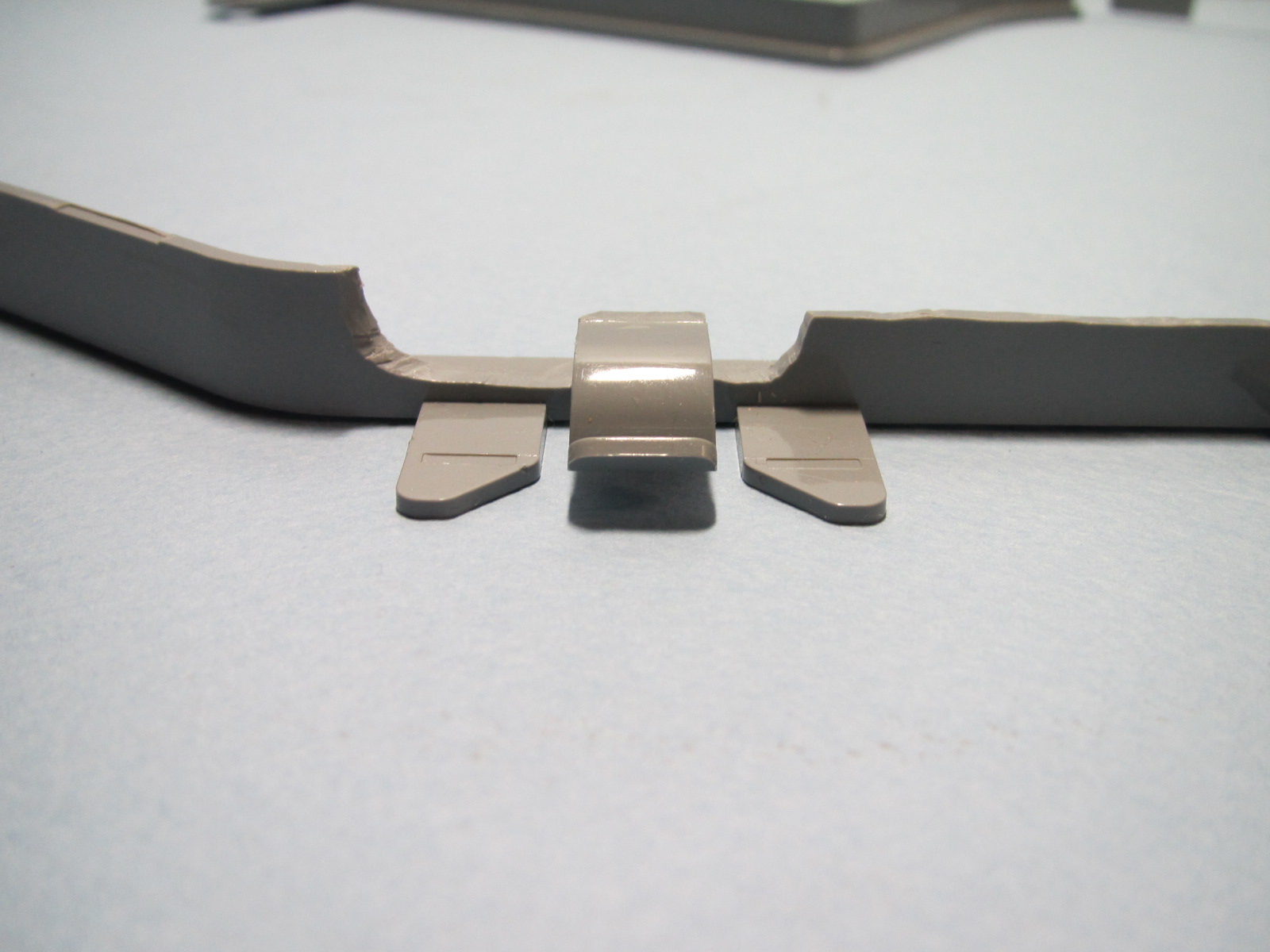

ケーブルガイドをDOS/V Micro ATX 用 に配線用に加工する |
 |
ケーブルガイドをDOS/V Micro ATX 用 に配線用に加工する |
 |

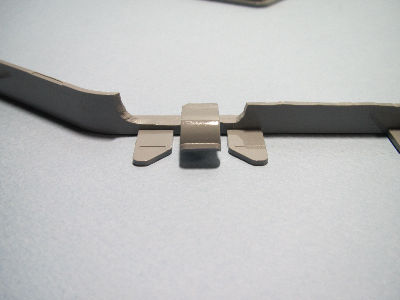

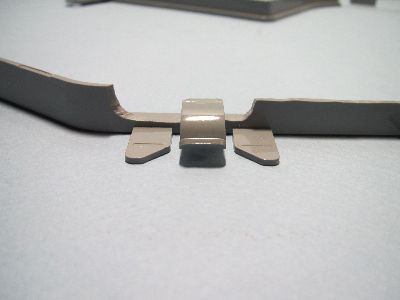

ケーブルガイドをDOS/V Micro ATX 用 に配線用に加工する CPUのバックプレートが当たる部分 をカット |
 |
ケーブルガイドをDOS/V Micro ATX 用 に配線用に加工する |
 |
ケーブルガイドをDOS/V Micro ATX 用 に配線用に加工する |
 |
Mac G5フロントパネル用に DOS/V Micro ATX 用に製作 |
 |

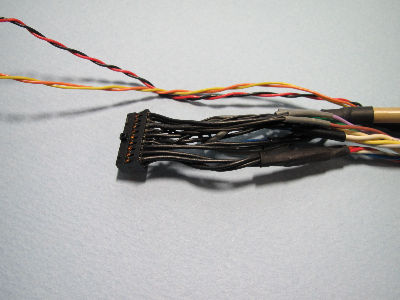

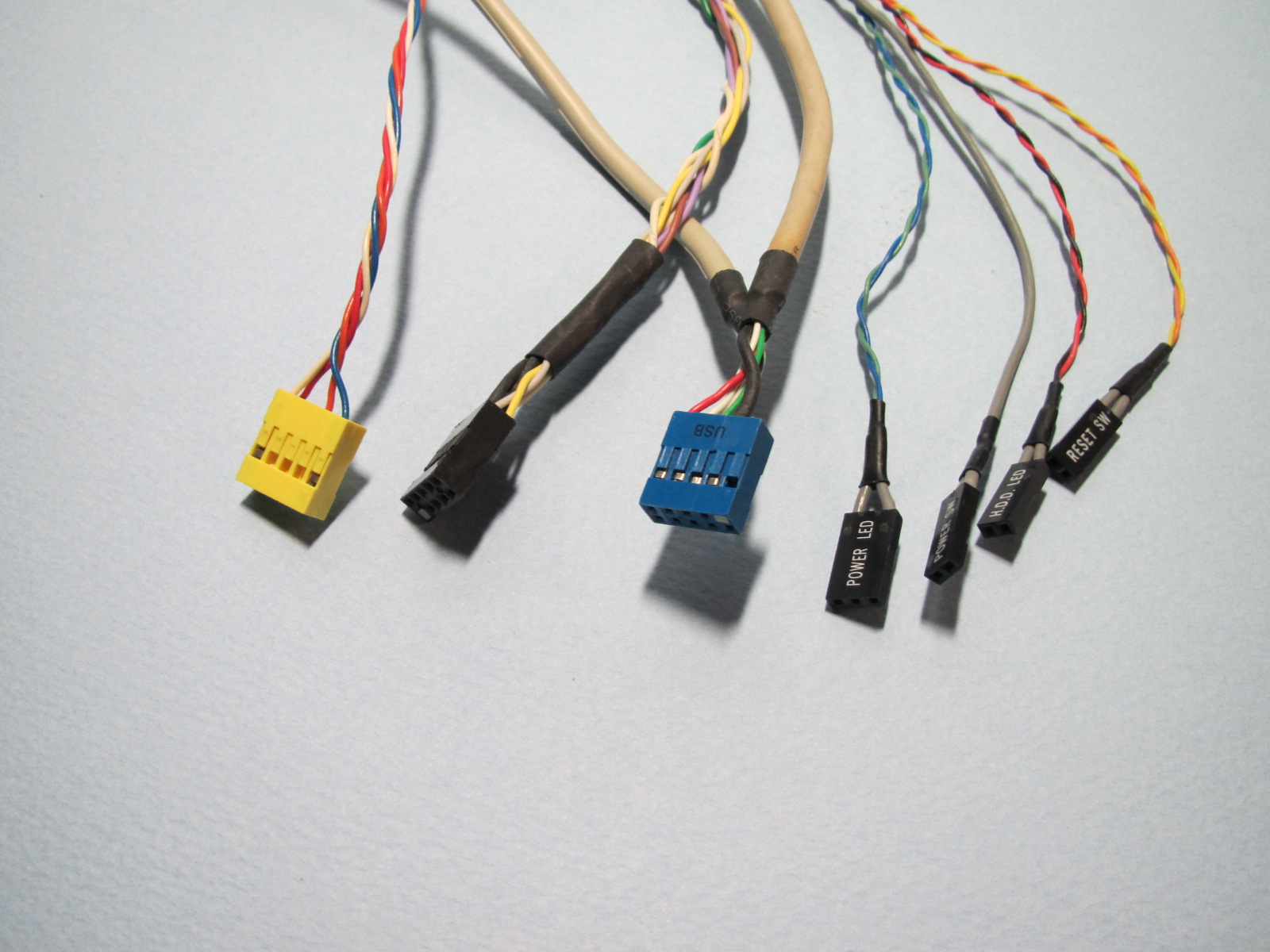

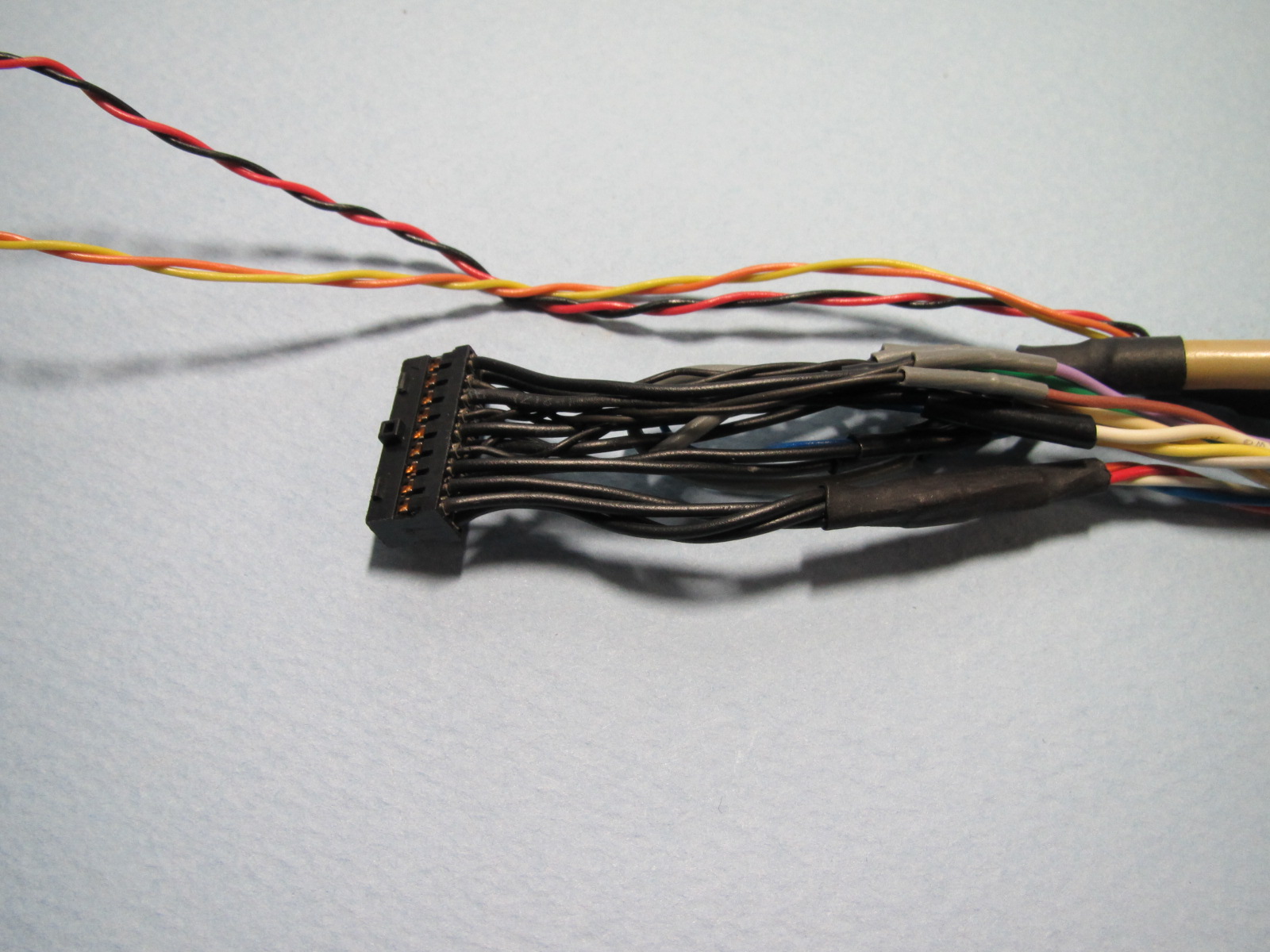

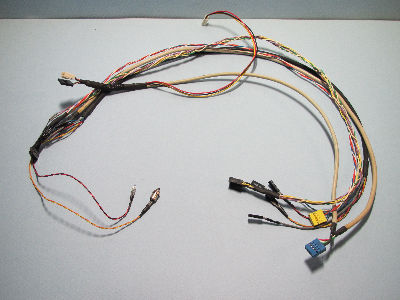

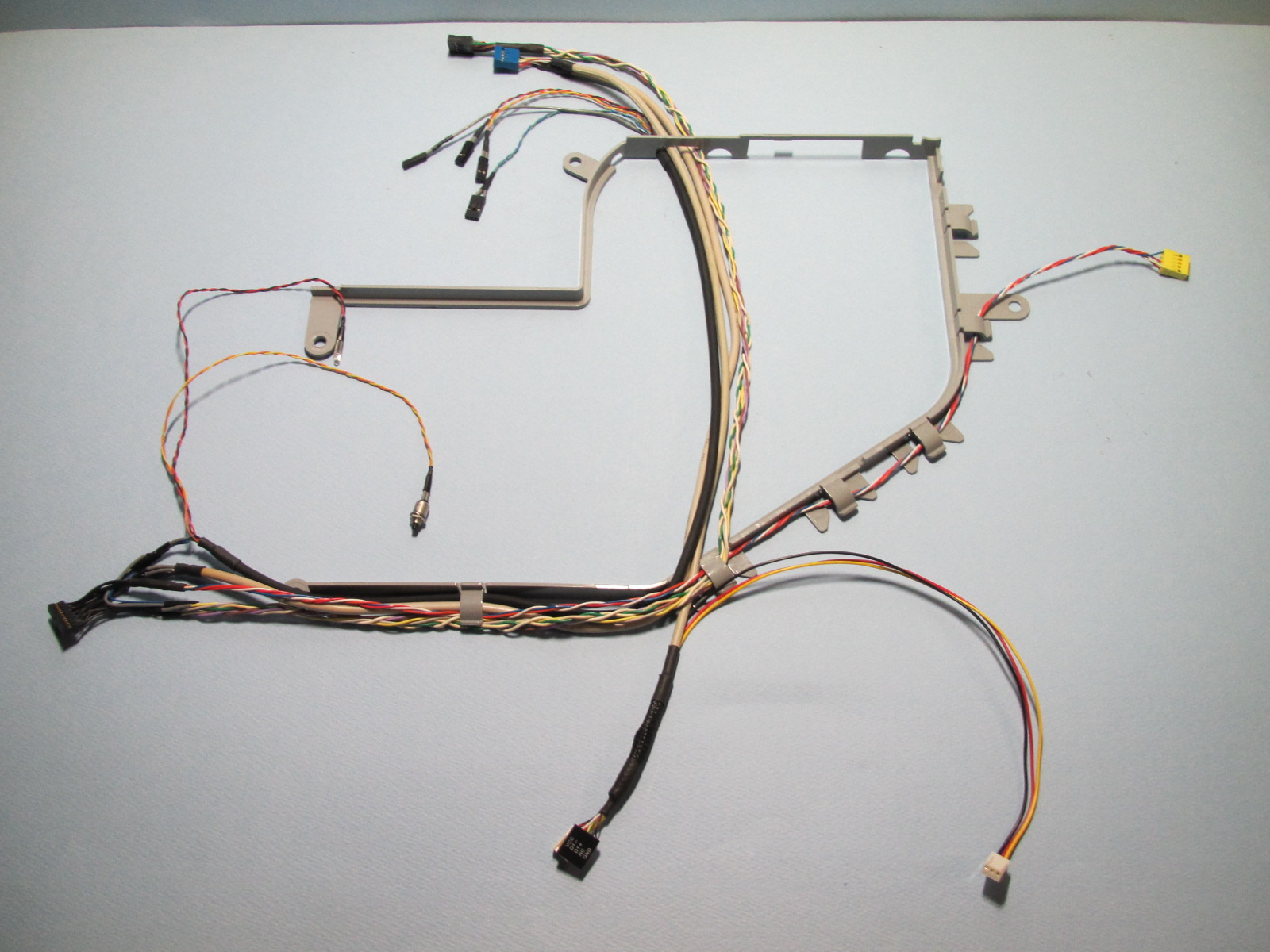

Mac G5フロントパネルコネクターに 各種配線を製作 最後にブラックメッシュチューブを被せておきます |
 |
Mac G5フロントパネル用に DOS/V Micro ATX 用に製作 マザーボード側です |
 |

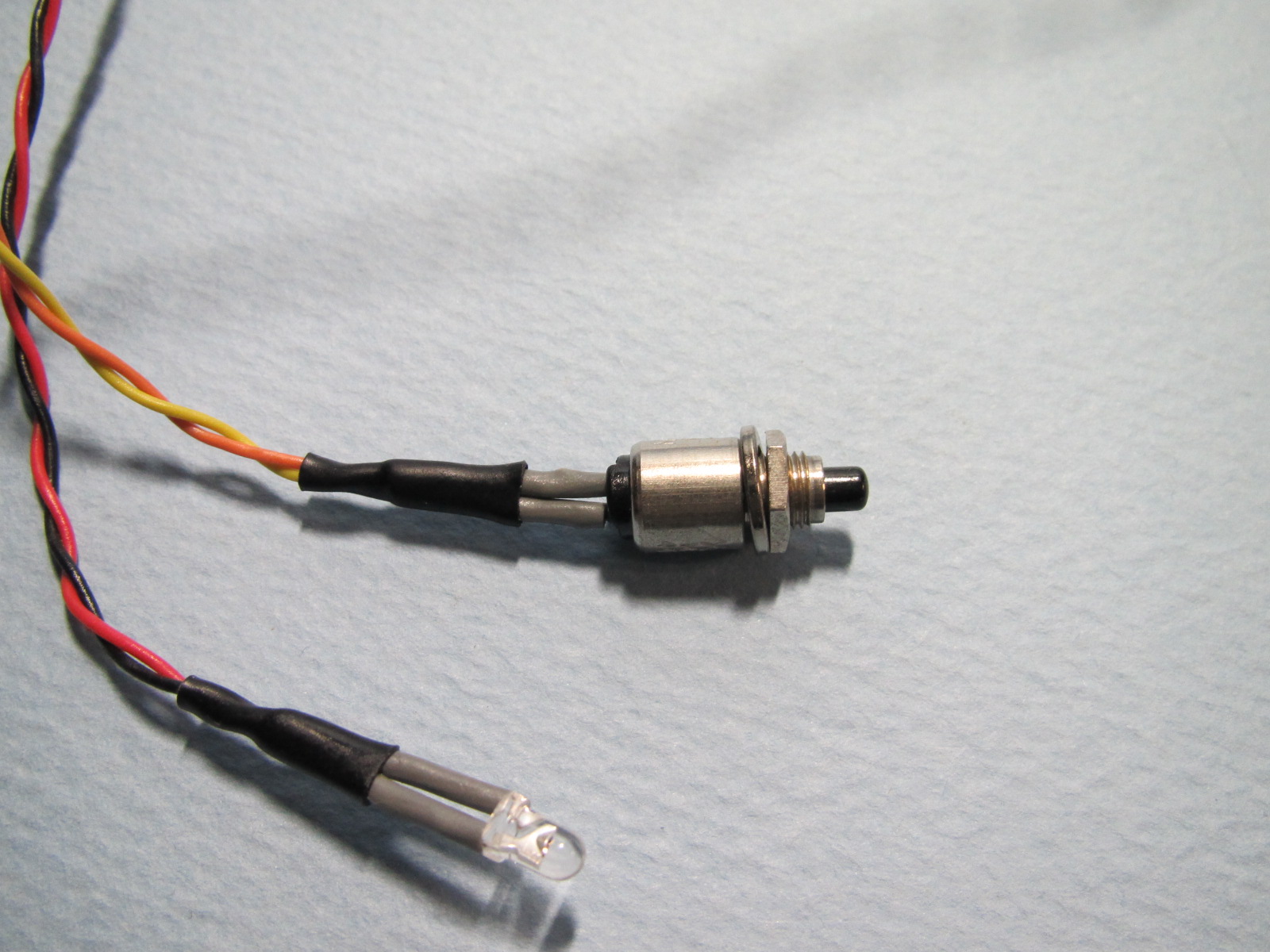

Mac G5フロントパネル用に DOS/V Micro ATX 用に製作 リセットスイッチ、HDD LED (ブルー高輝度タイプ) |
 |
Mac G5フロントパネル用に DOS/V Micro ATX 用に製作 ケースに入れる前にこんな感じに |
 |

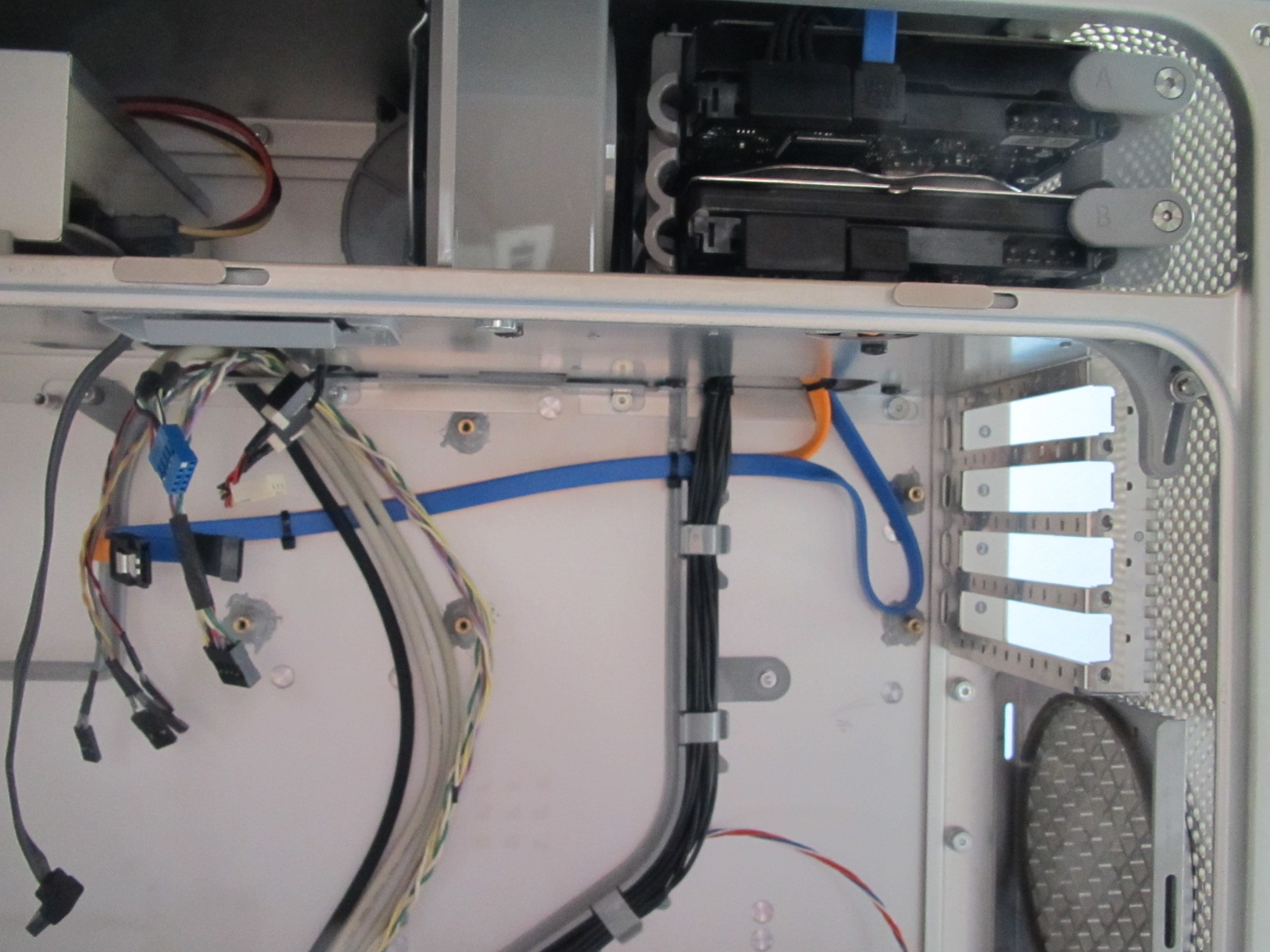

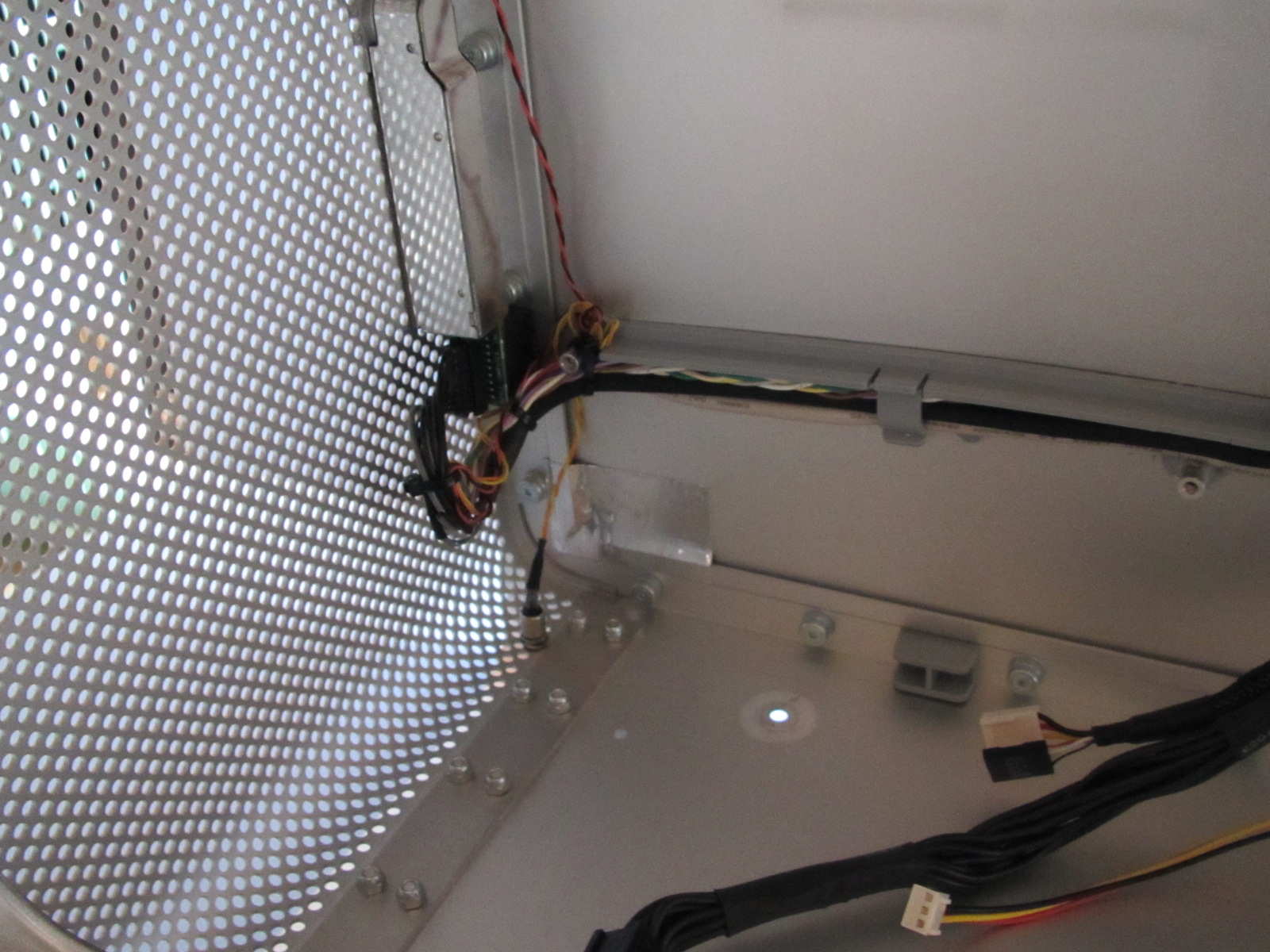

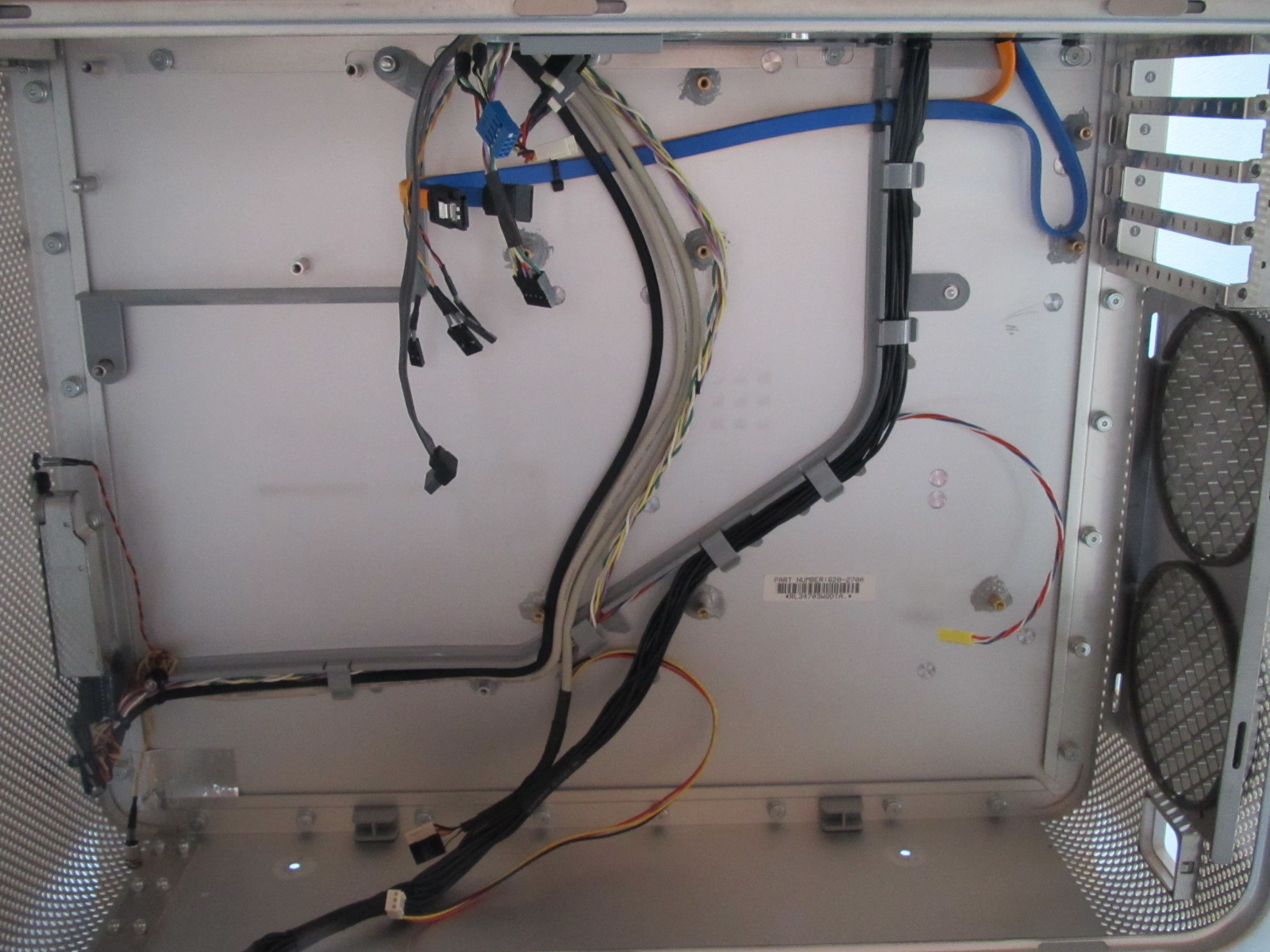

Mac G5フロントパネル用に DOS/V Micro ATX 用に製作配線を ケースにレイアウトはこんな感じです |
 |

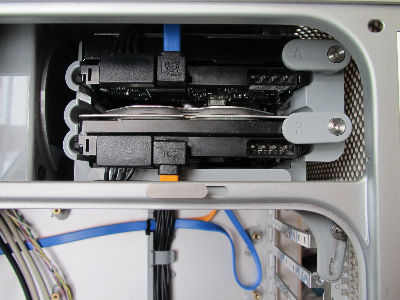

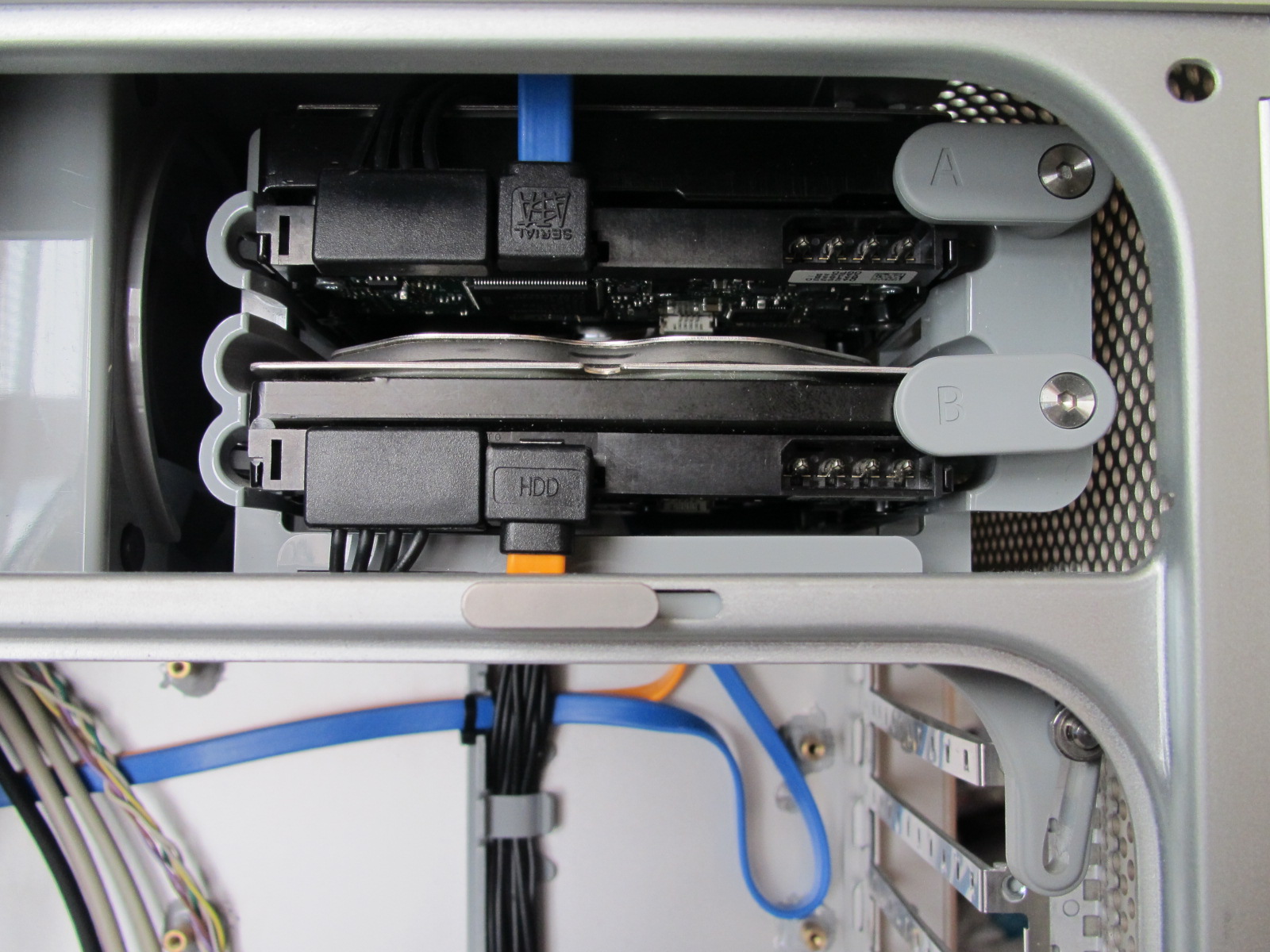

マスターHDDのSATA:ケーブルは 上L形の特殊ケーブル70cmです |
 |
セカンドHDDのSATA:ケーブルは 下L形の通常ケーブル50cmです |
 |

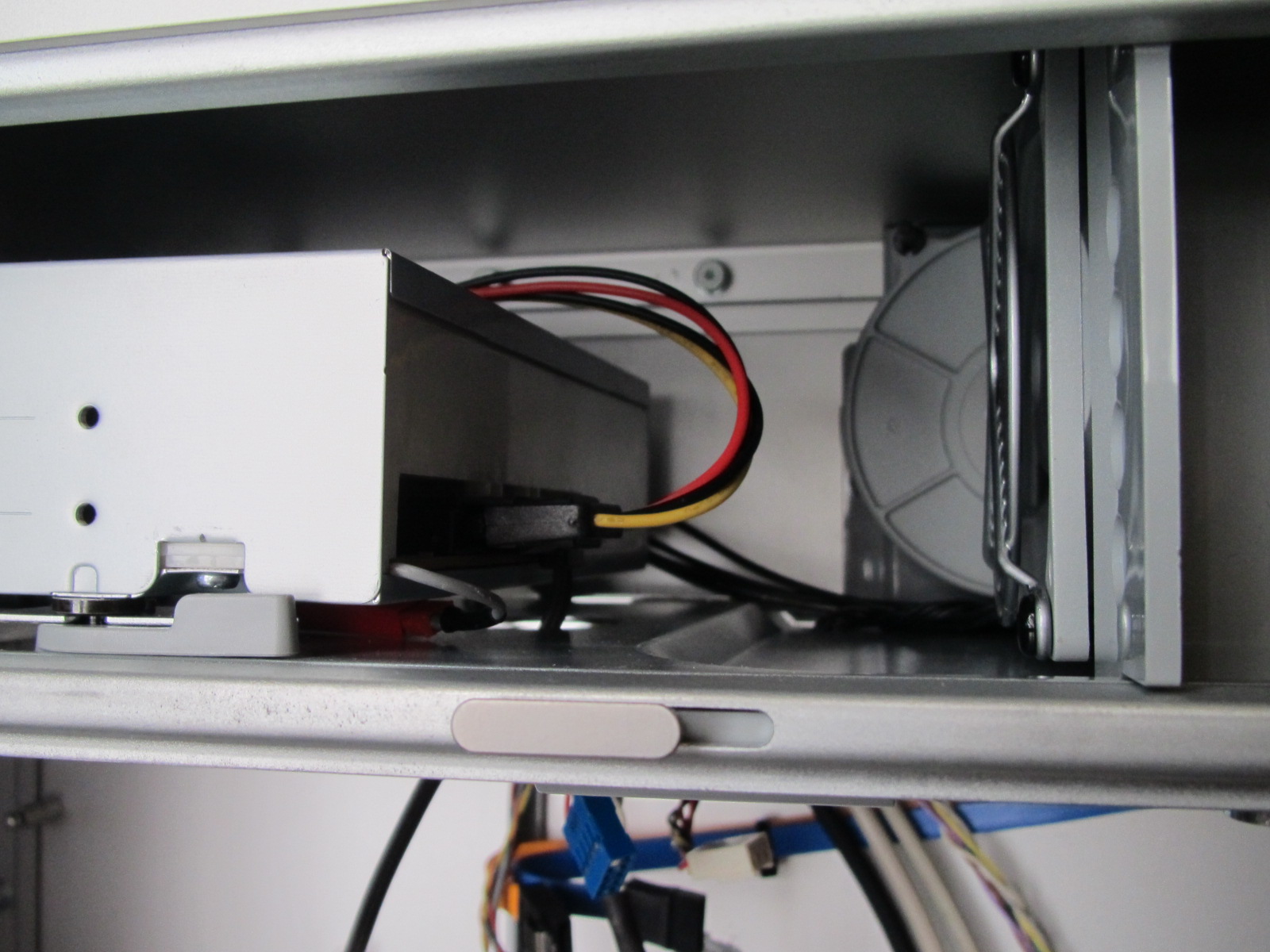

SATADVDドライブは電源ケーブルは ４ピンからSATA用の変換ケーブルです SATAケーブルはMac純正の短い方です |
 |
フロントパネルの左下にリセットスイッチ を追加しています |
 |
フロントパネルの右下にDVDドライブ 開閉スイッチを追加しています |
 |

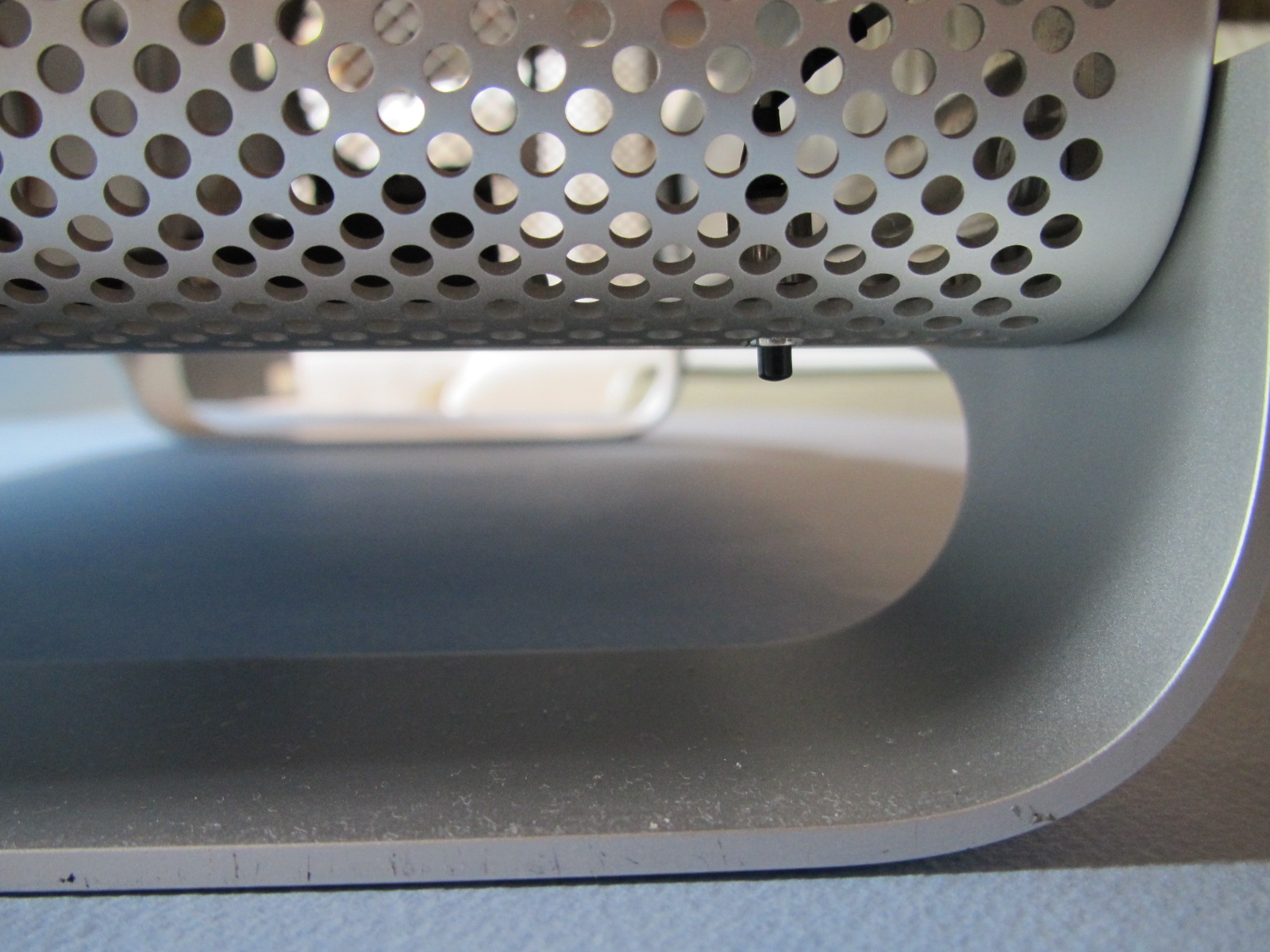

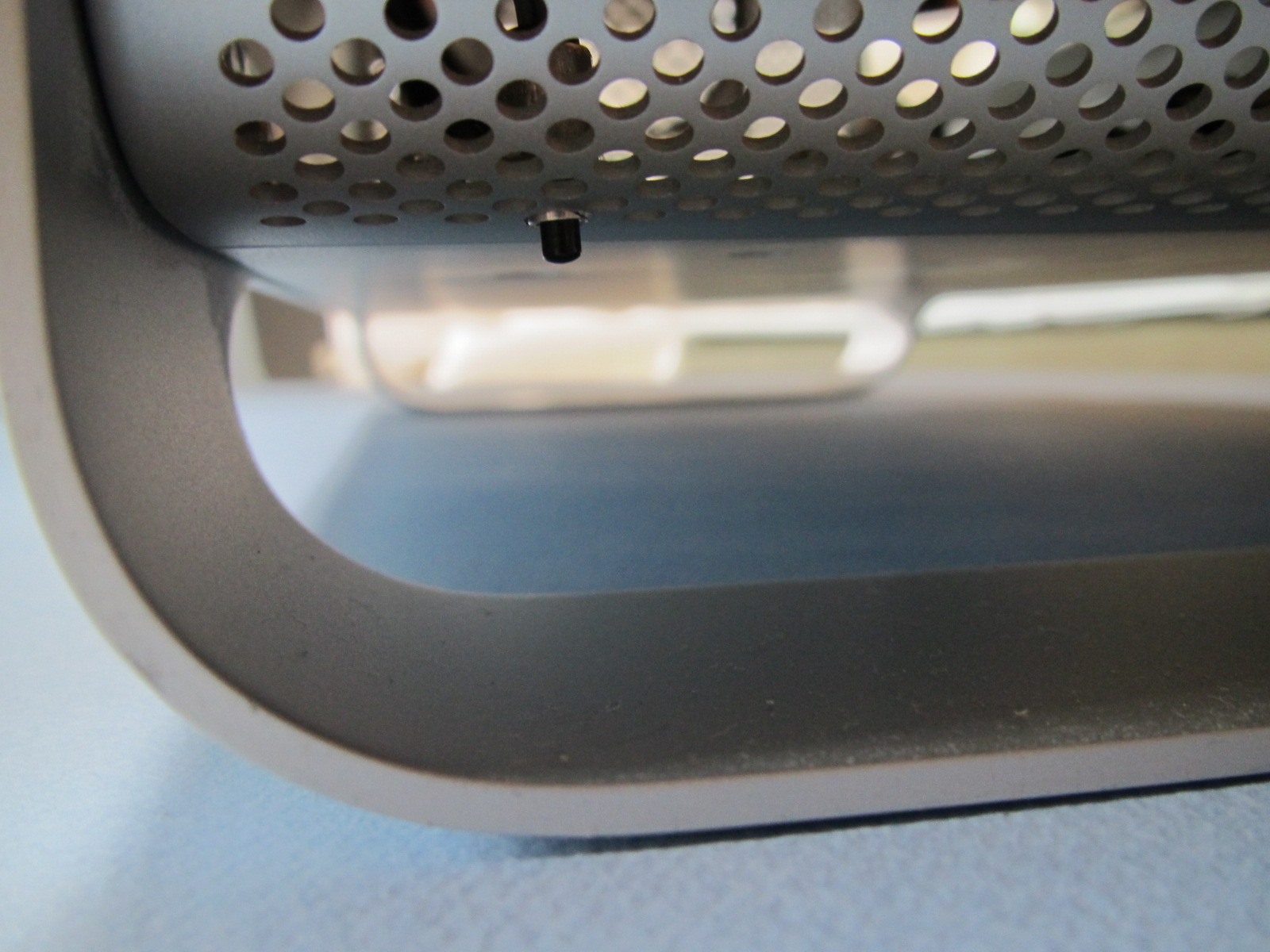

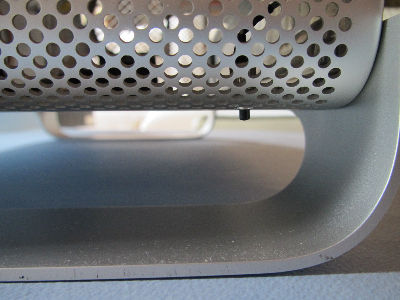

左下にリセットスイッチを追加しています 目立たないように スイッチの突起部分のみが出ています |
 |
フロントパネルの右下にDVDドライブ 開閉スイッチを追加しています 目立たないように スイッチの突起部分のみが出ています |
 |

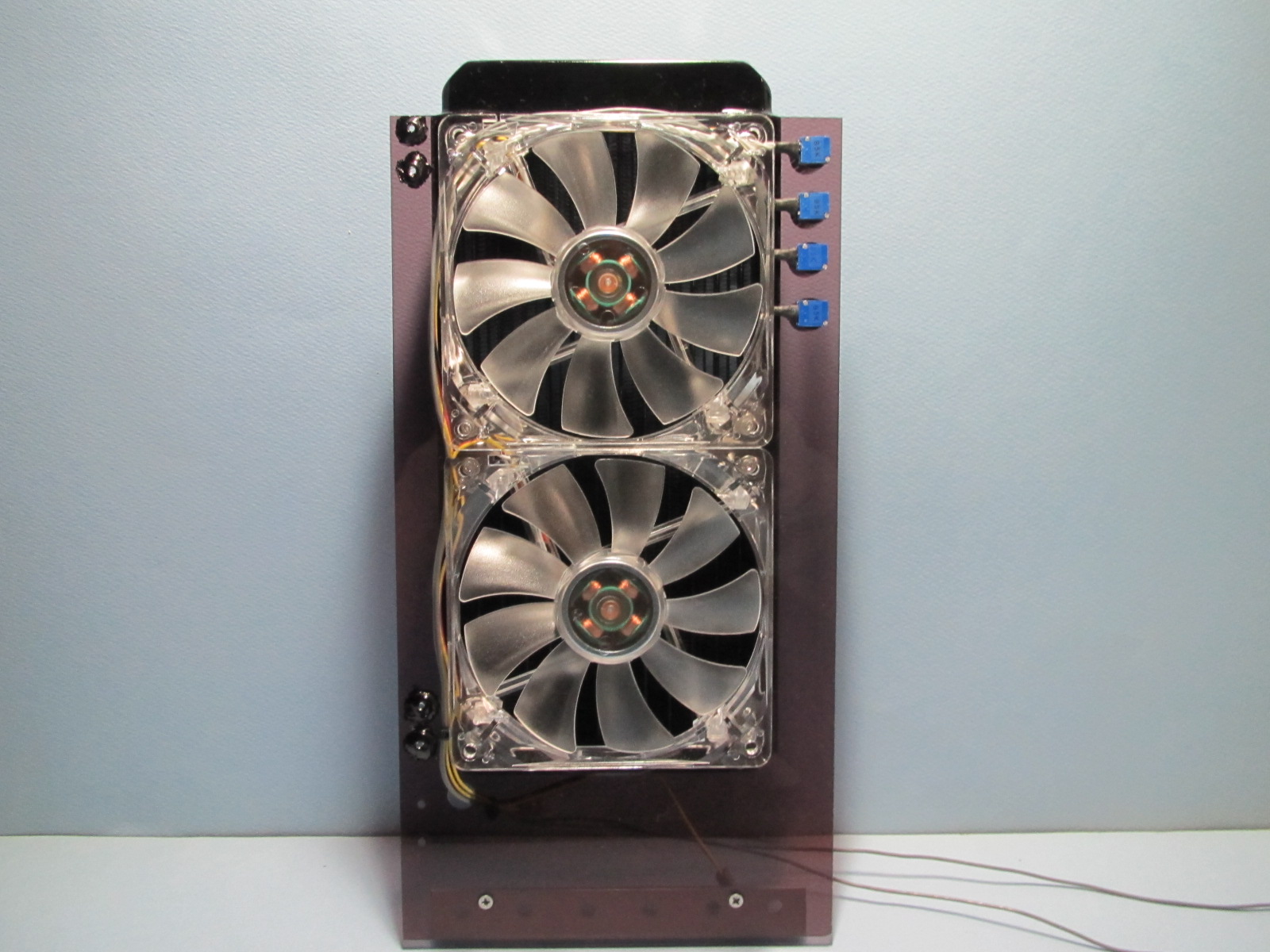

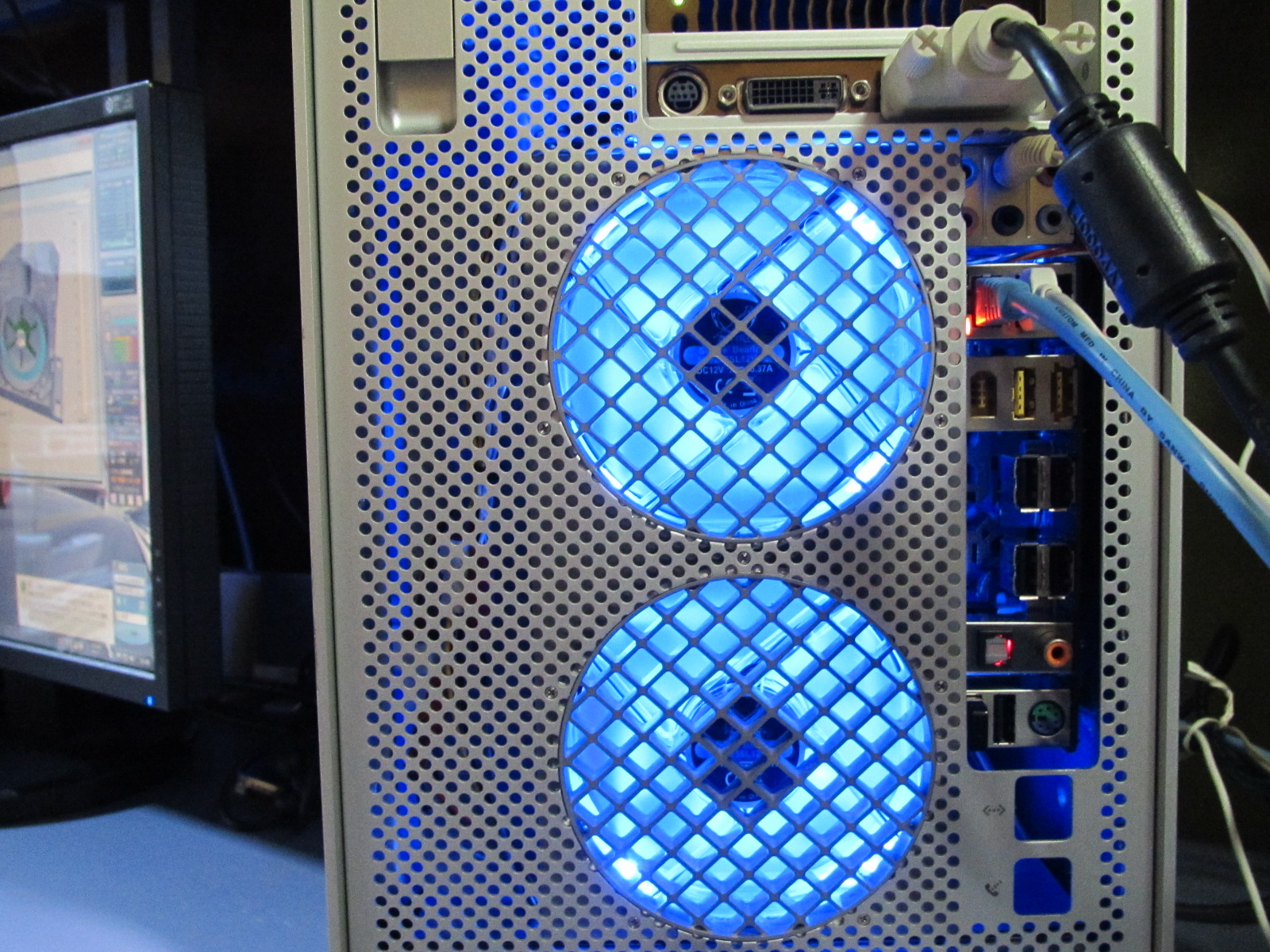

光る鎌風の風 SY1225SL 12VBL 12cm Blue LED×2 ファンコン付き |
 |

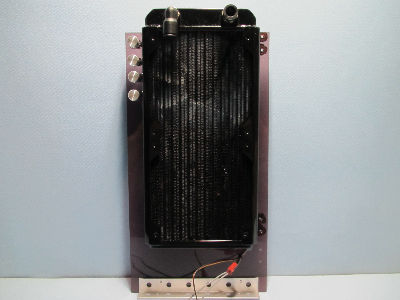

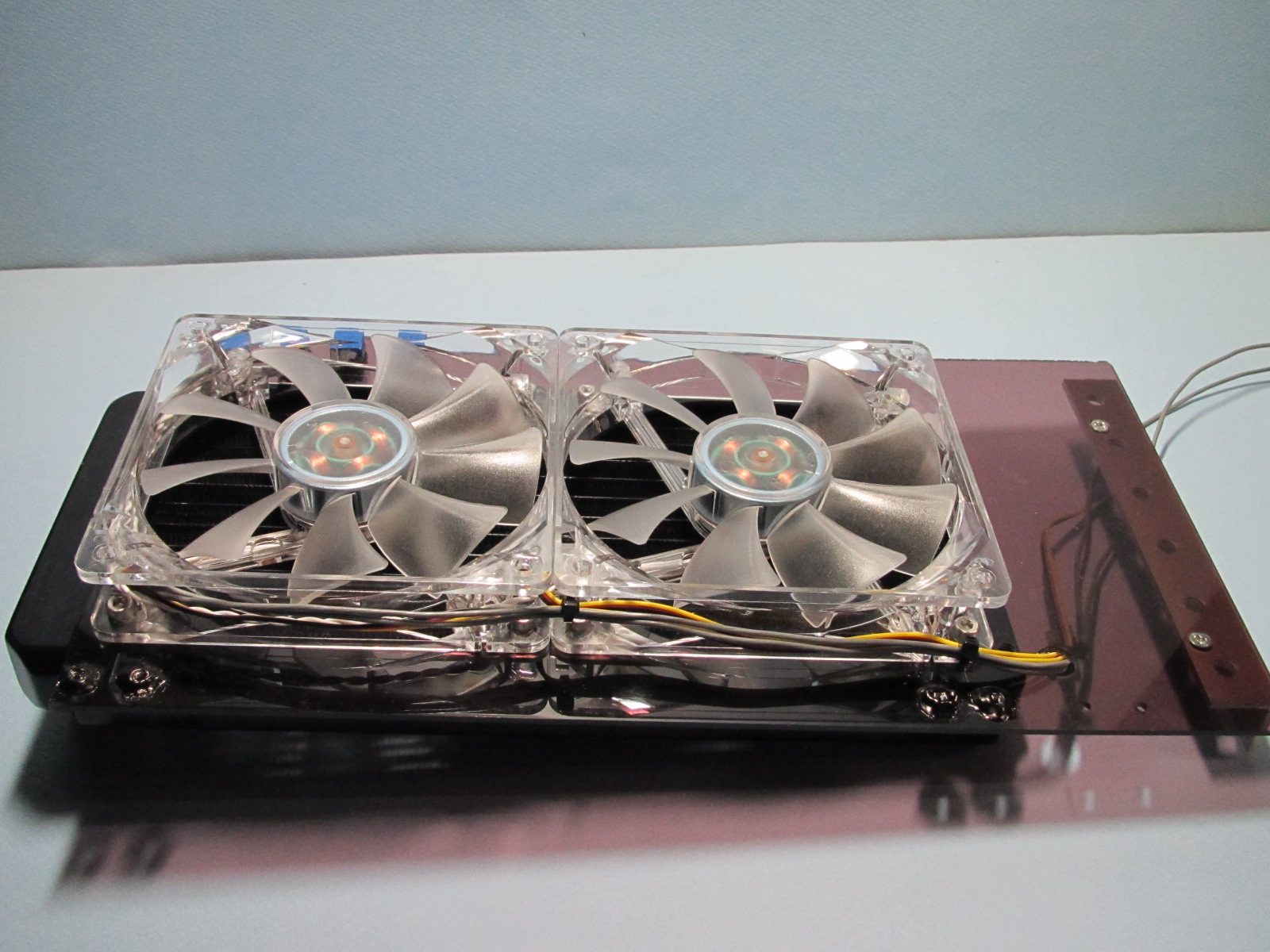

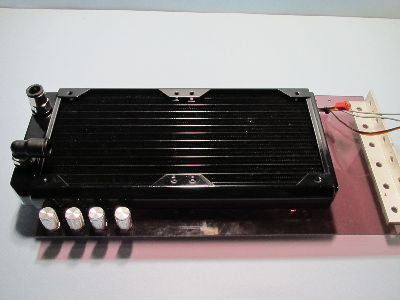

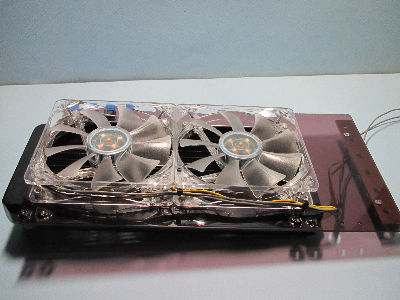

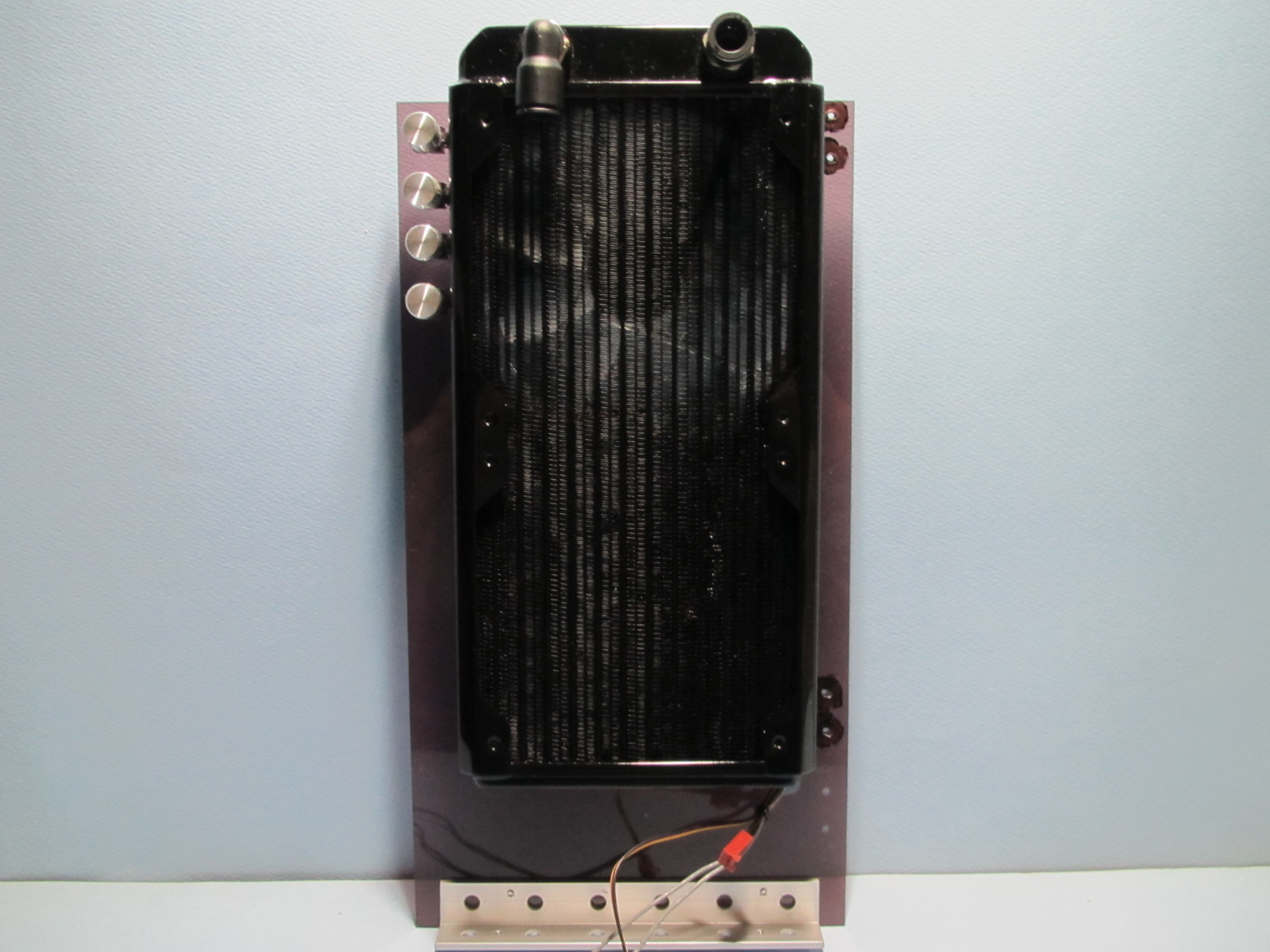

Black Ice GT Stealth 240 19.0*1.2mmのMaxFlowチューブを使用し 従来型のラジエターと比べて５割の空気 圧損減を実現しております （送風効率の上昇） 同サイズのProから比べて約２０％の 放熱性能アップでXtremeレベルの 性能です。 |
 |

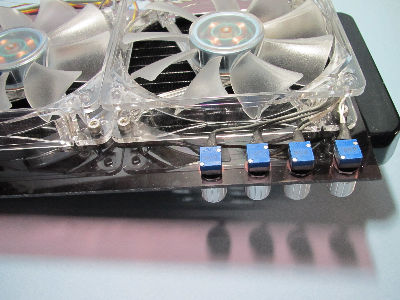

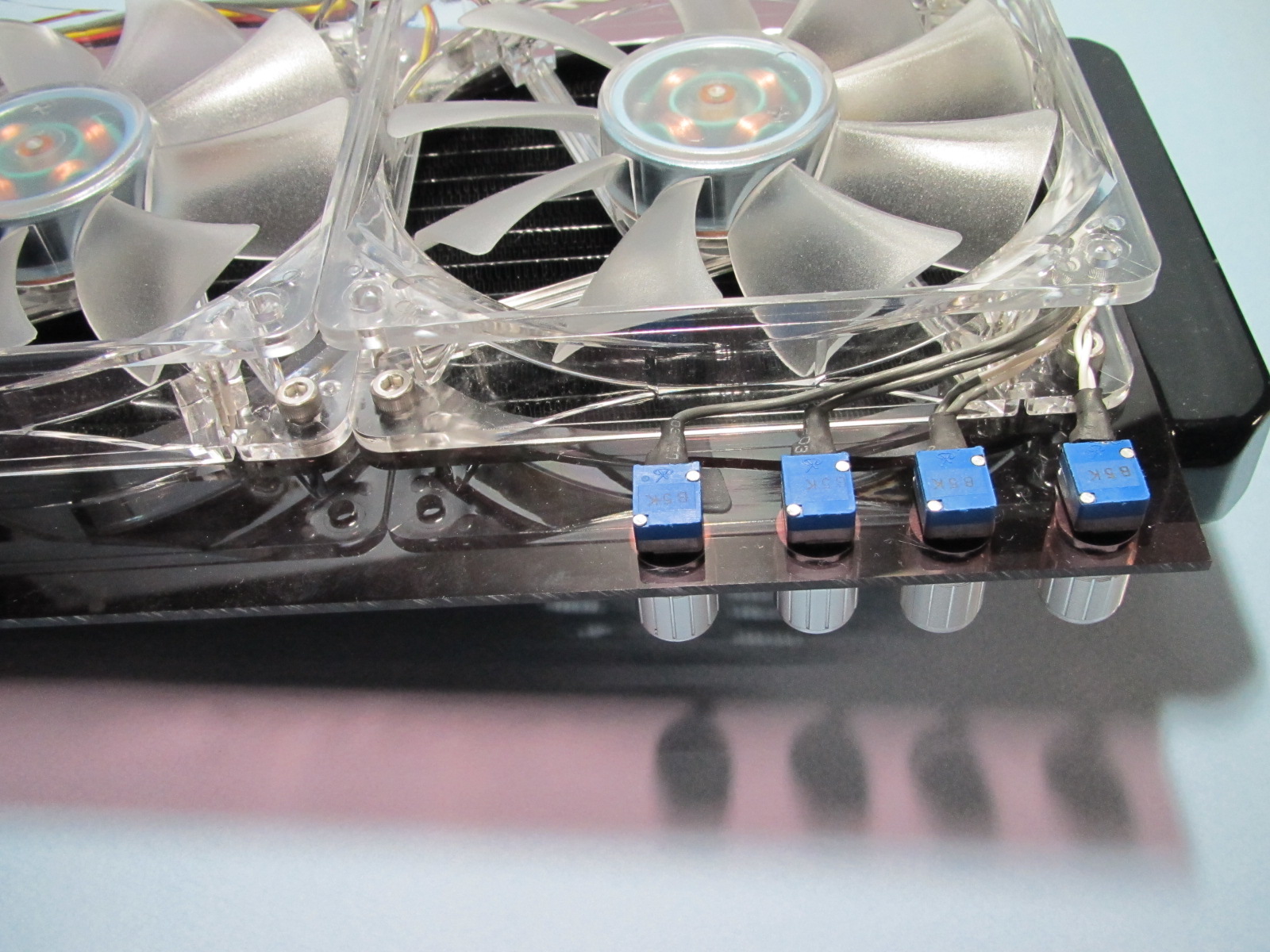

上2個がフロントファンのファンコン 下2個がリャファンのファンコン |
 |

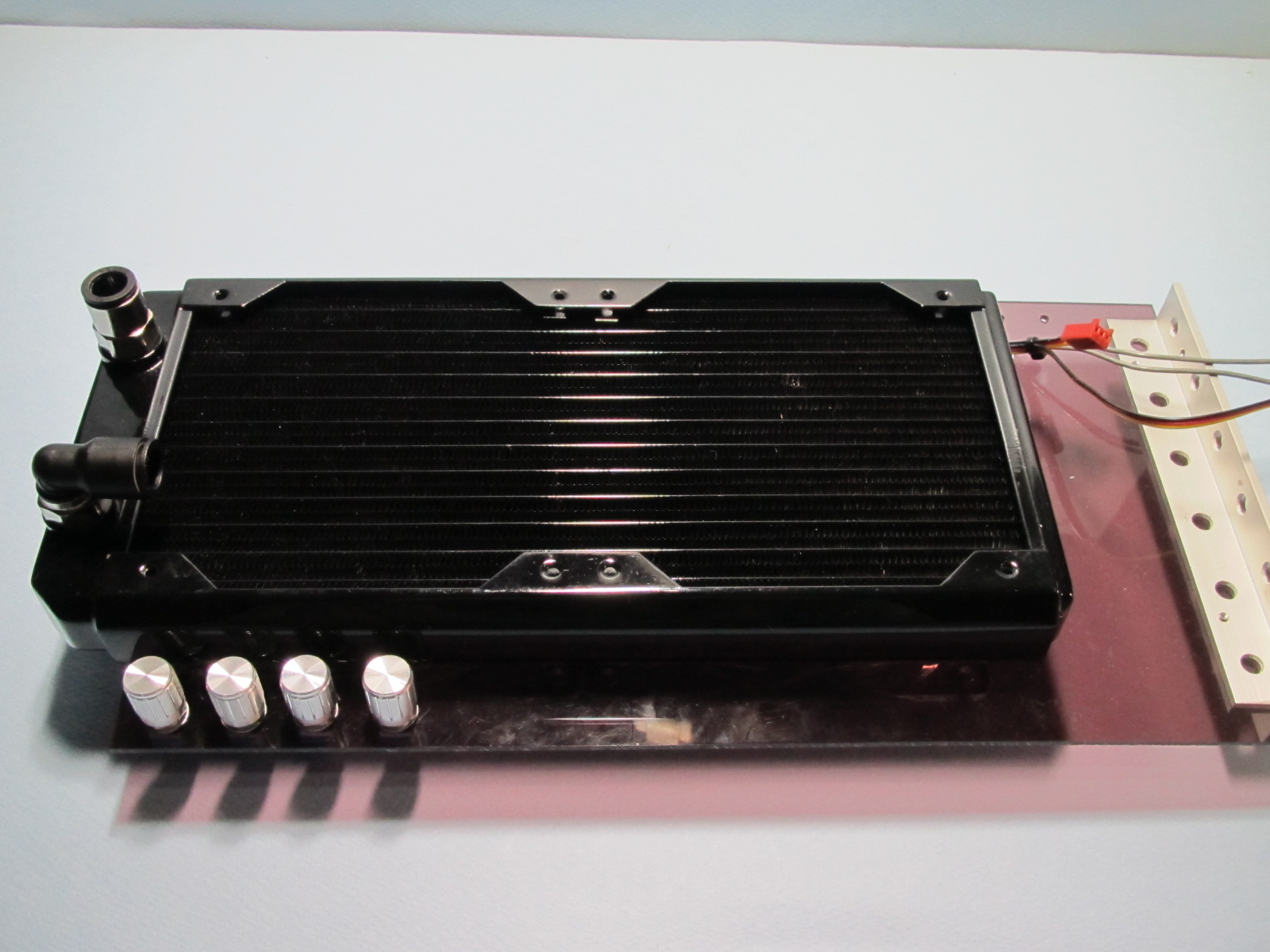

AquaPCオリジナル フロントファンパネル |
 |
AquaPCオリジナル フロントファンパネル |
 |

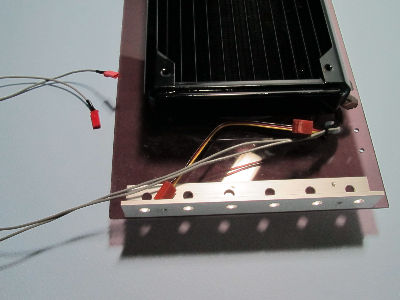

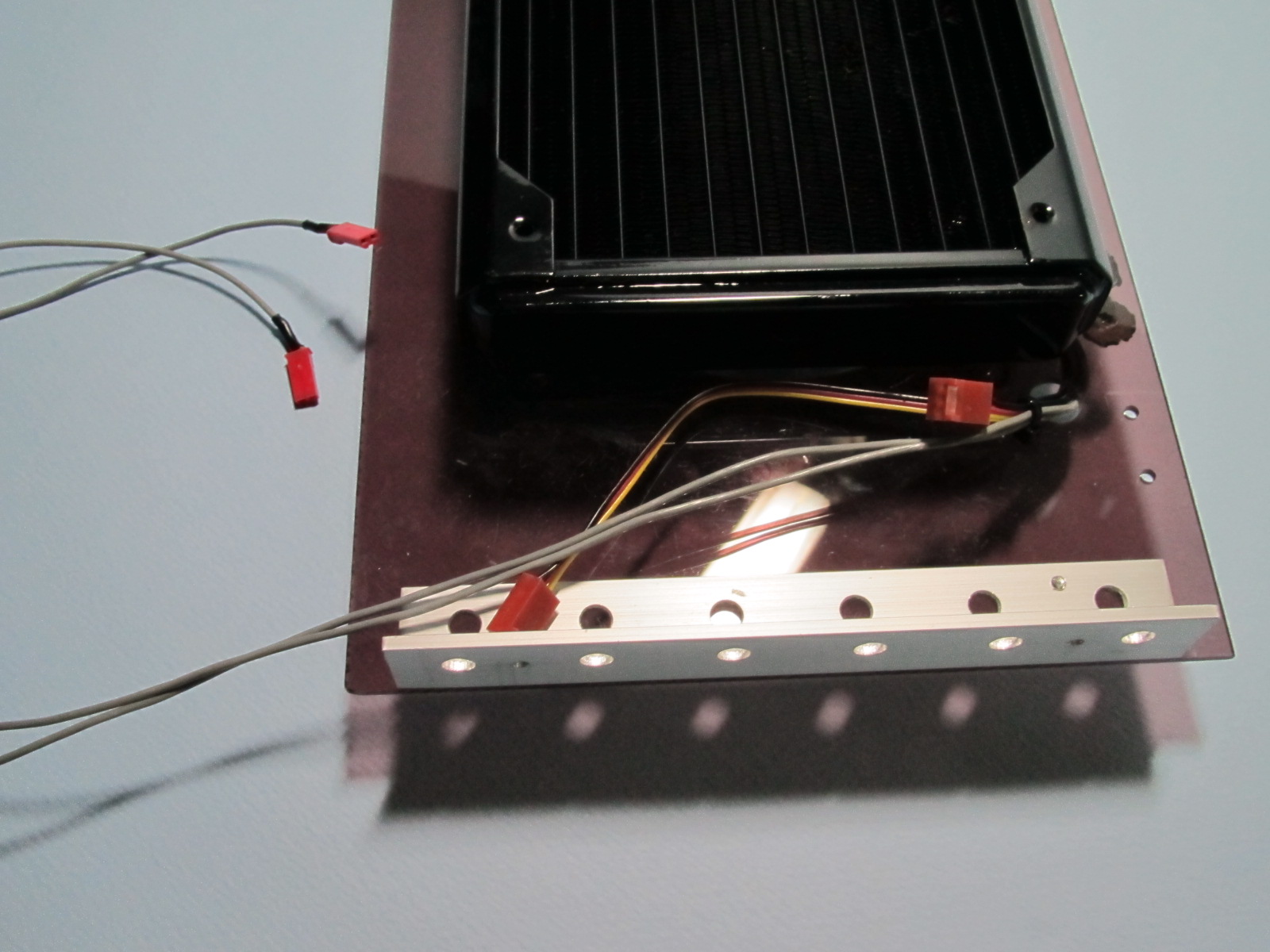

フロントファン用電源コードとリャファン用 配線をATX電源用に出しておく |
 |

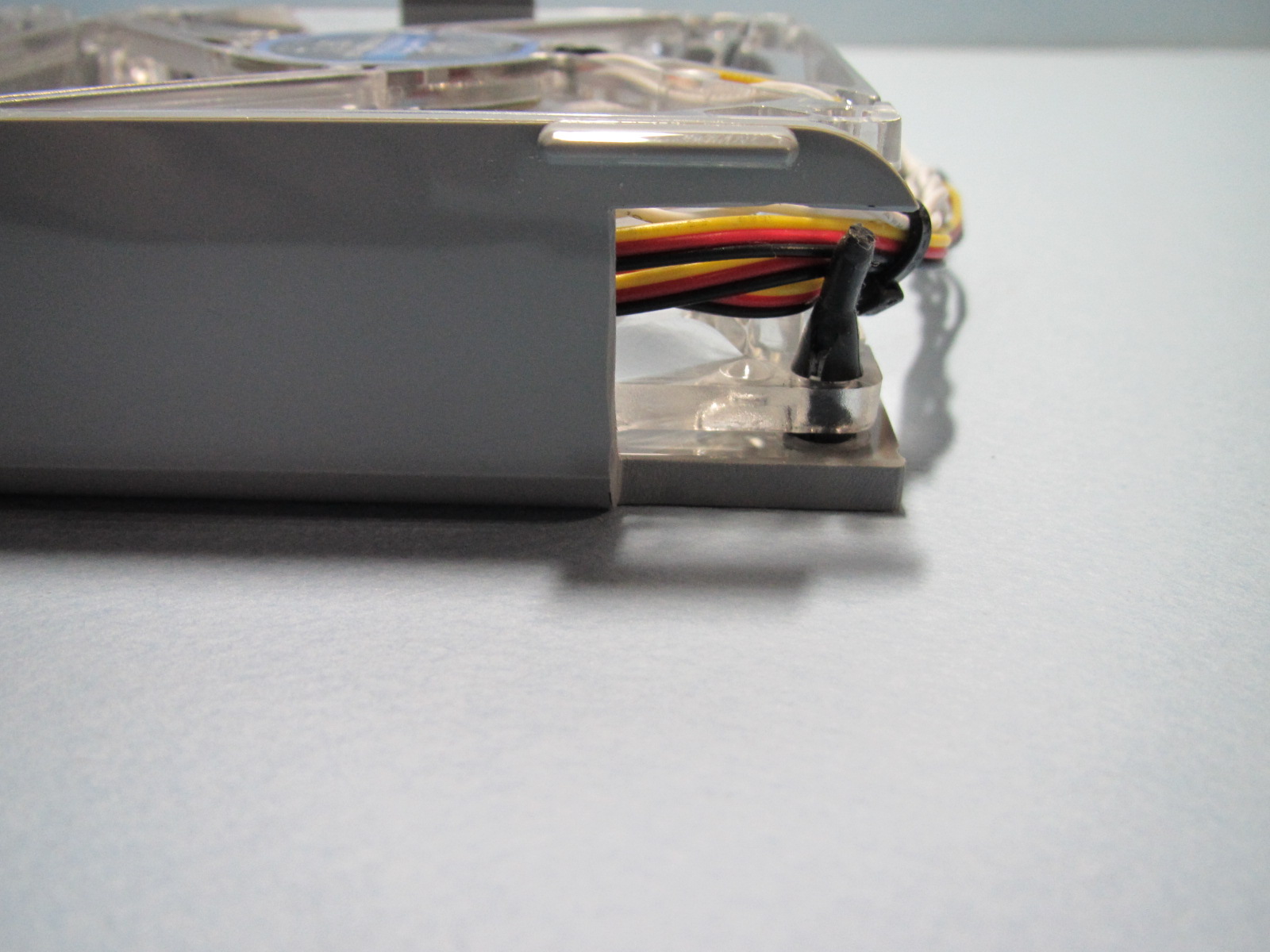

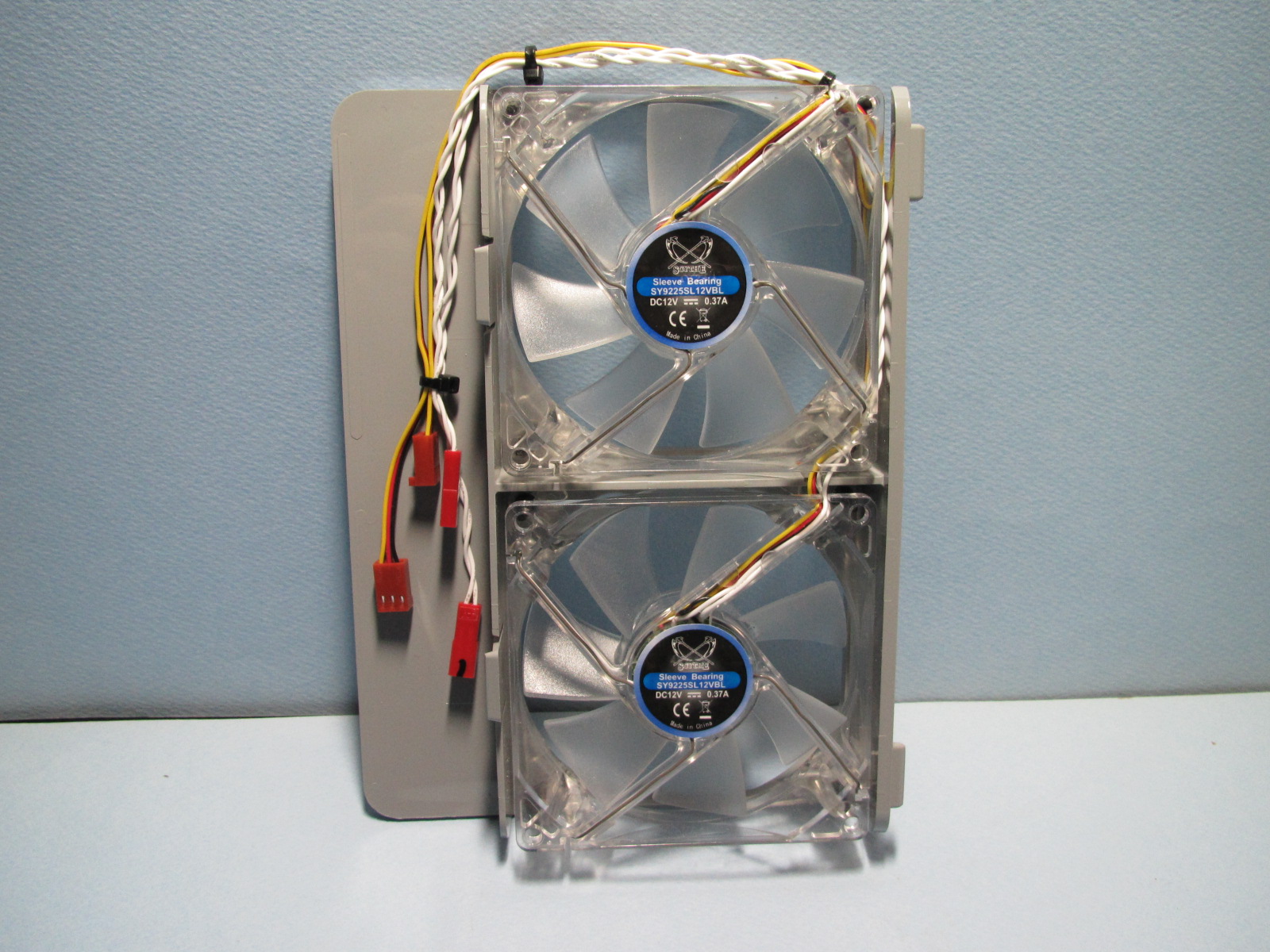

AquaPCオリジナル フロントファンパネル サイドパネルMacPC本体の取り付け部分 にそのまま付きます |
 |

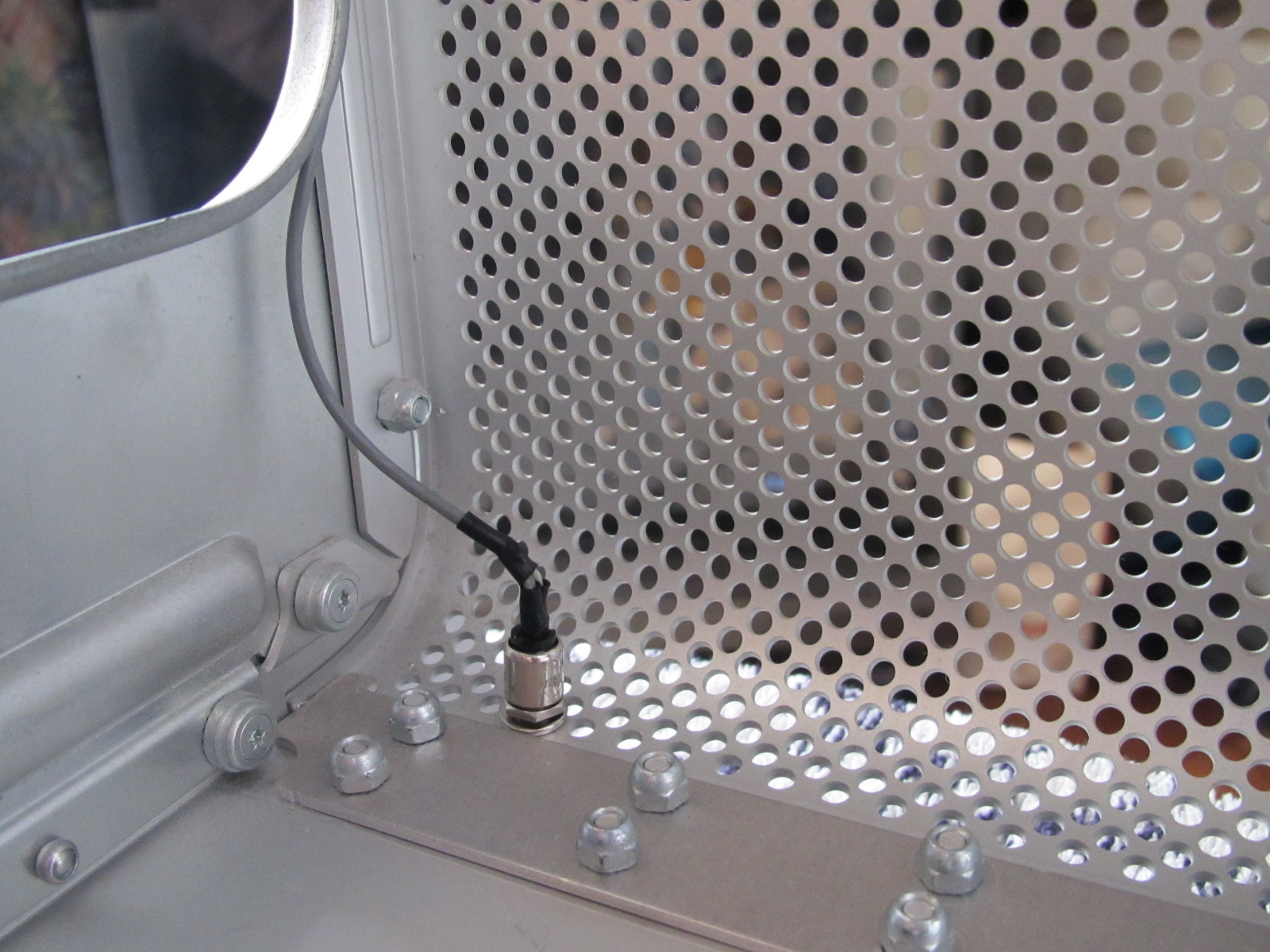

光る鎌風の風 SY9225SL 12VBL 9.2cm Blue LED×2 ファンコン付き ファンコンのケーブル延長用に2ピン ソケットを付けておきます |
 |
マザーボードにあたる部分を カットしています |
 |

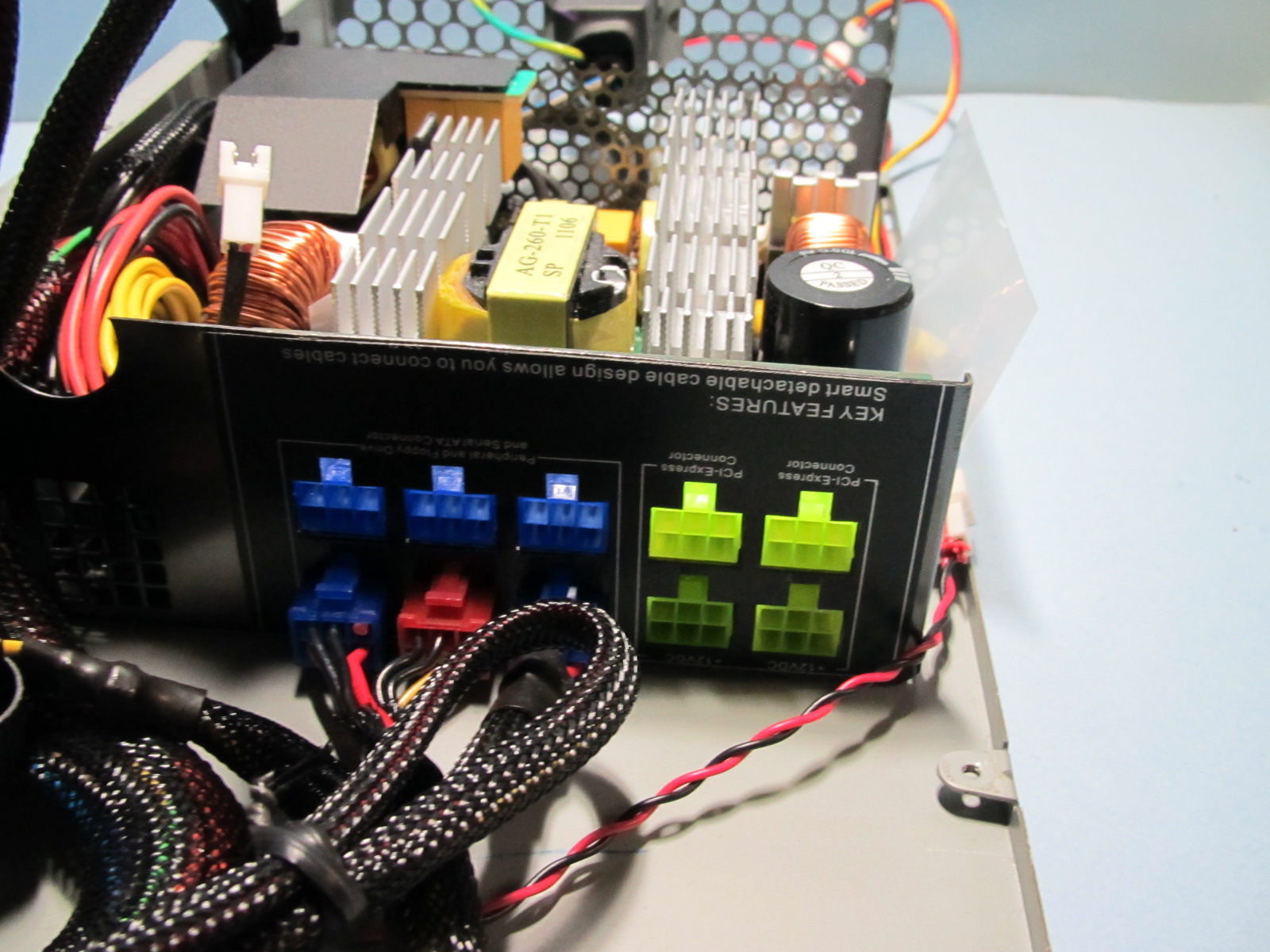

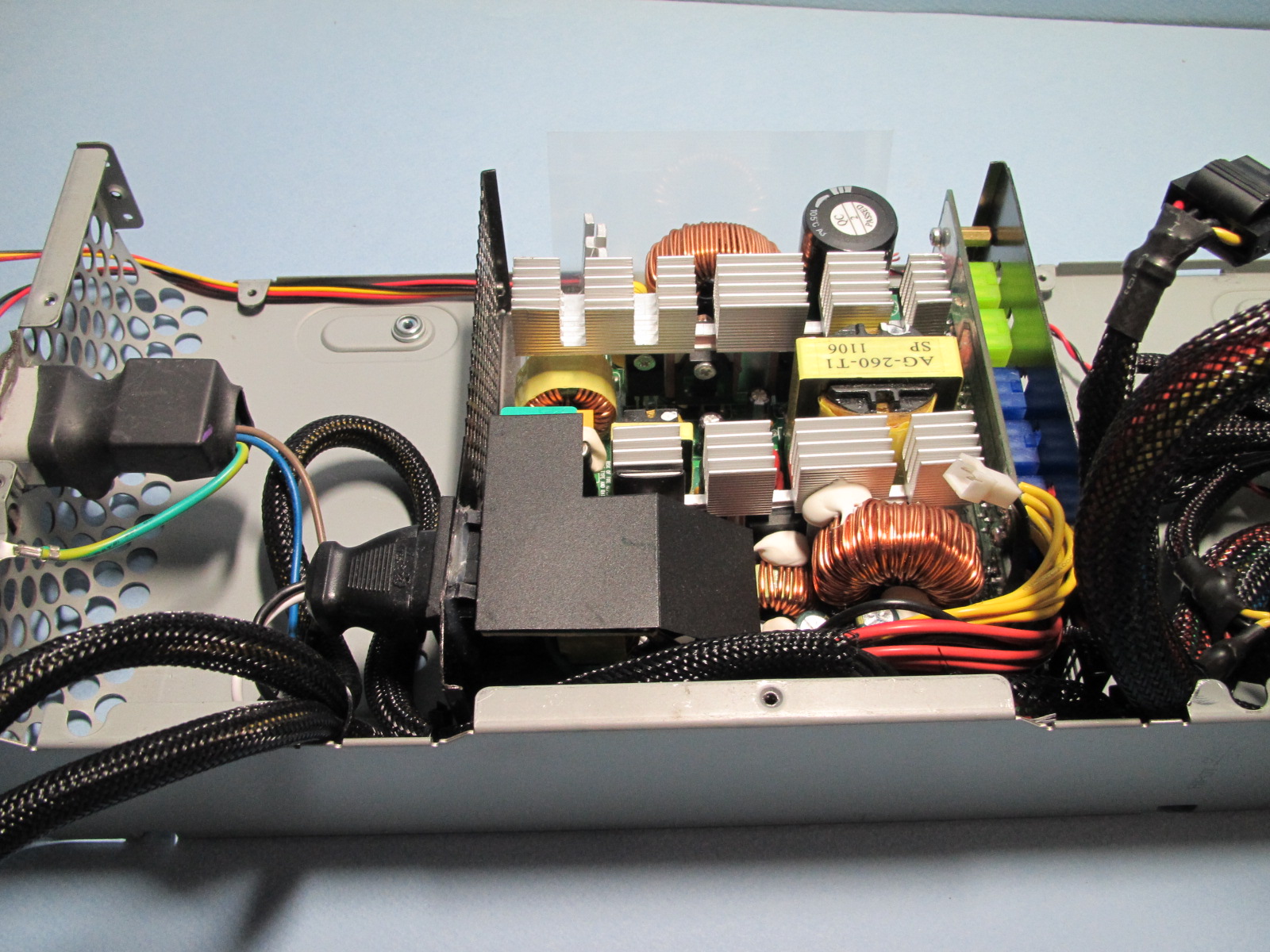

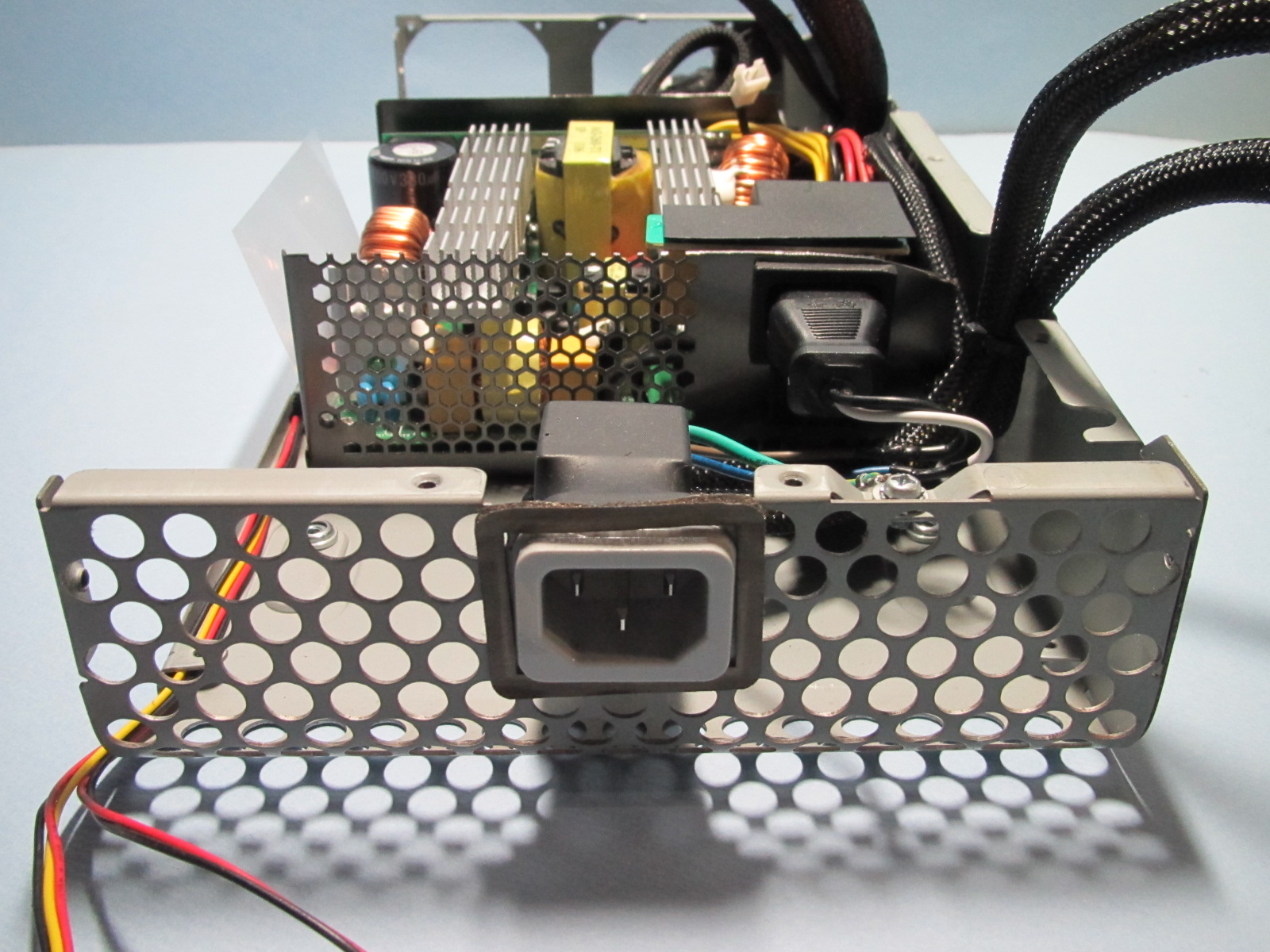

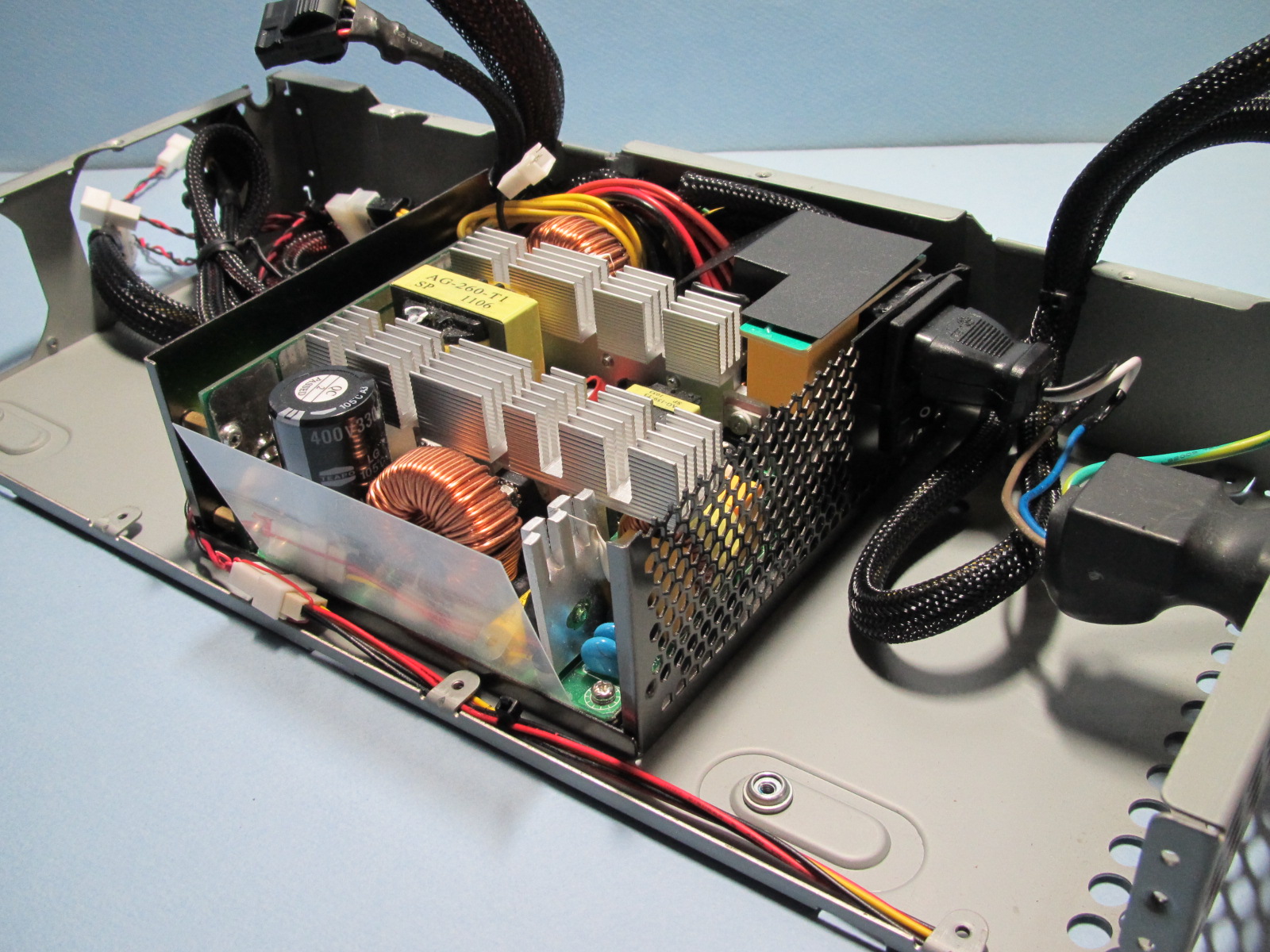

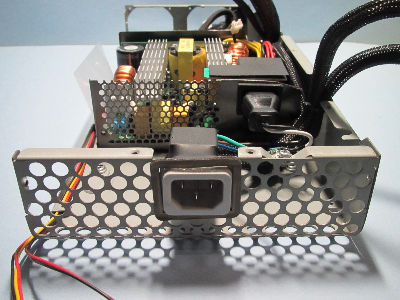

Mac純正電源ケースに KRPW-P630W/85+のファンの部分を チップドカットしていますこれで 純正電源ケースの中に入ります |
 |

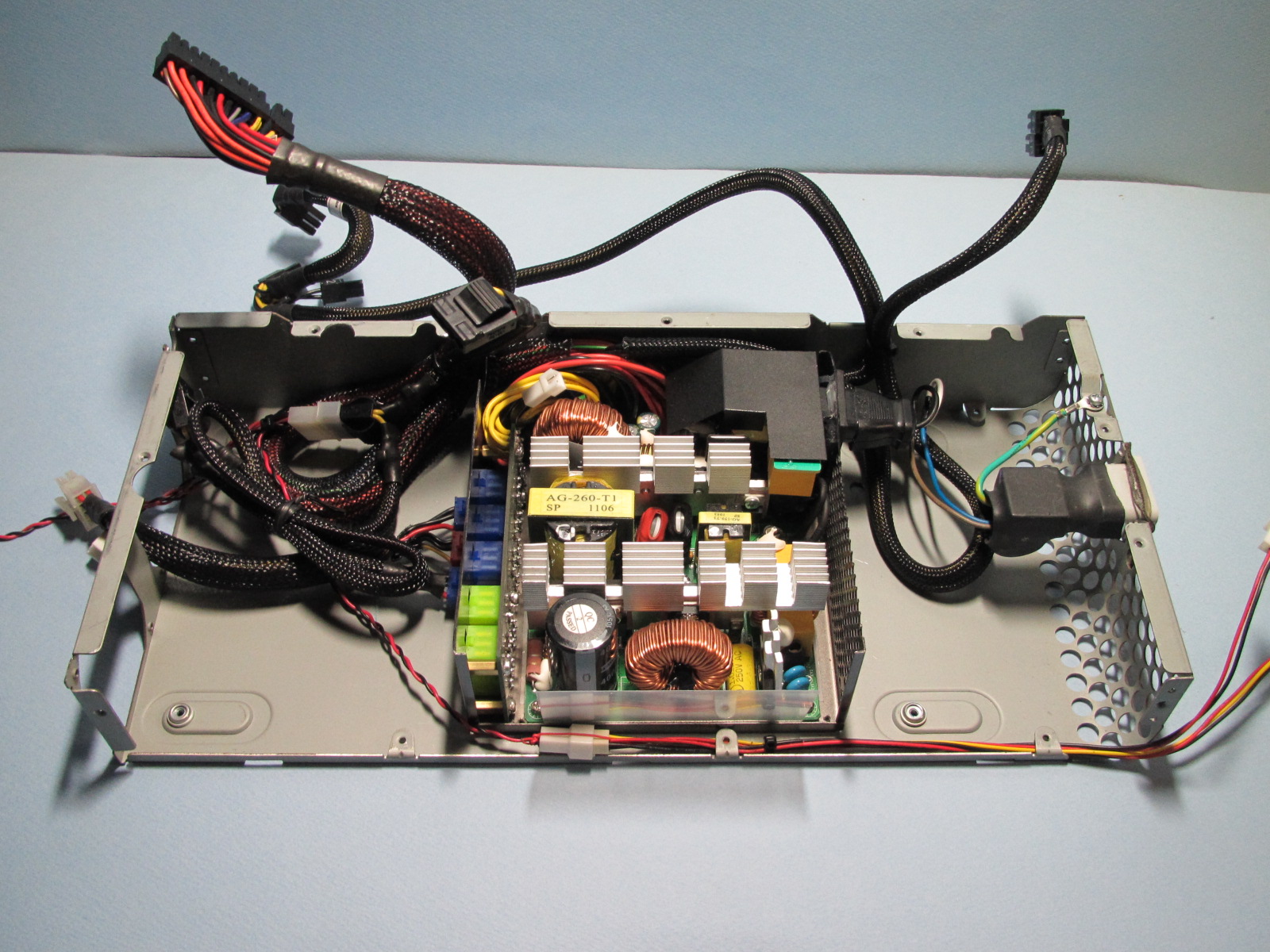

ケーブルの不要な部分をこのケースの 中でまとめています |
 |
ケーブルの不要な部分をこのケースの 中でまとめています |
 |
ケーブルの不要な部分をこのケースの 中でまとめています |
 |
ケーブルの不要な部分をこのケースの 中でまとめています |
 |

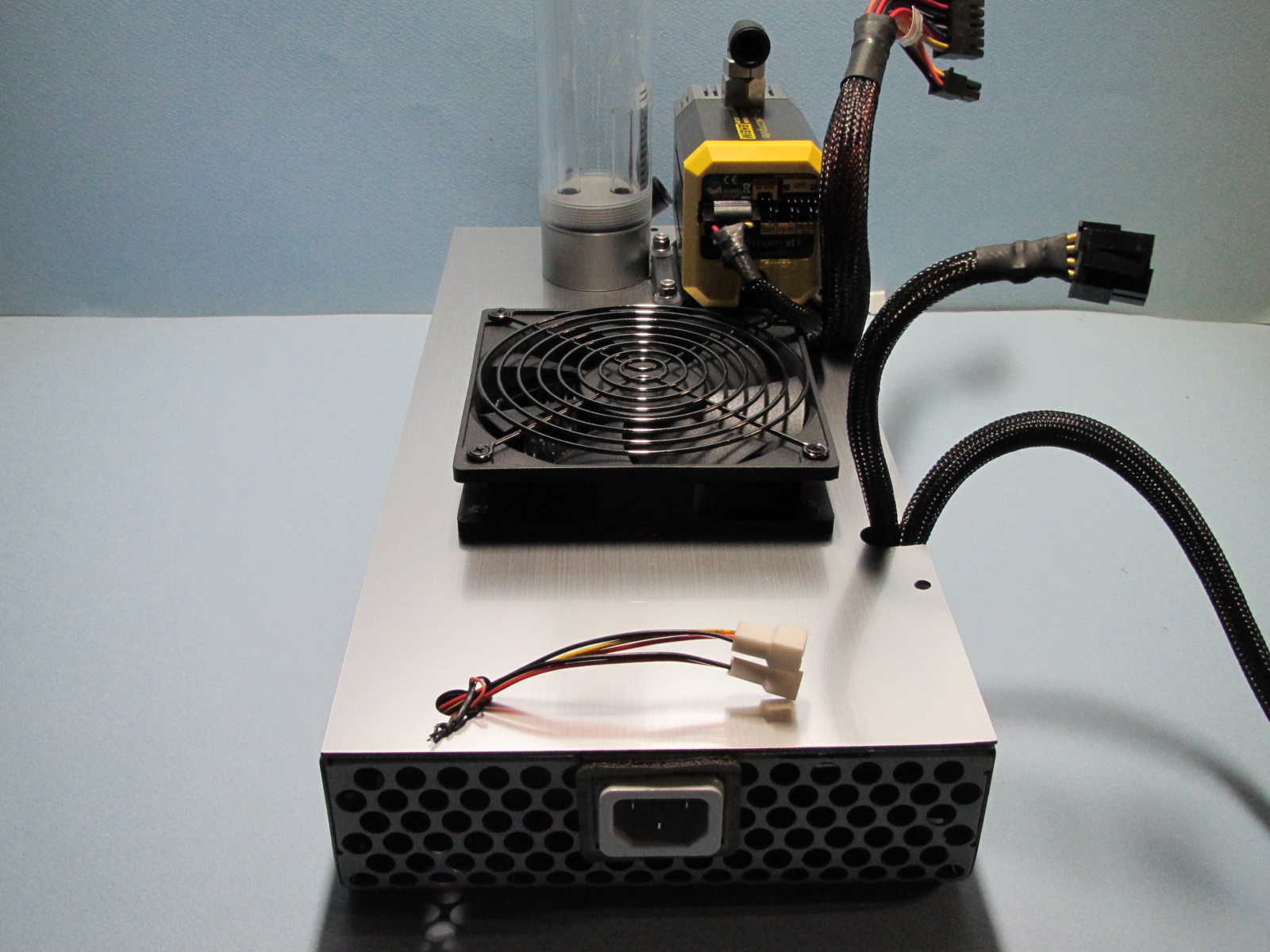

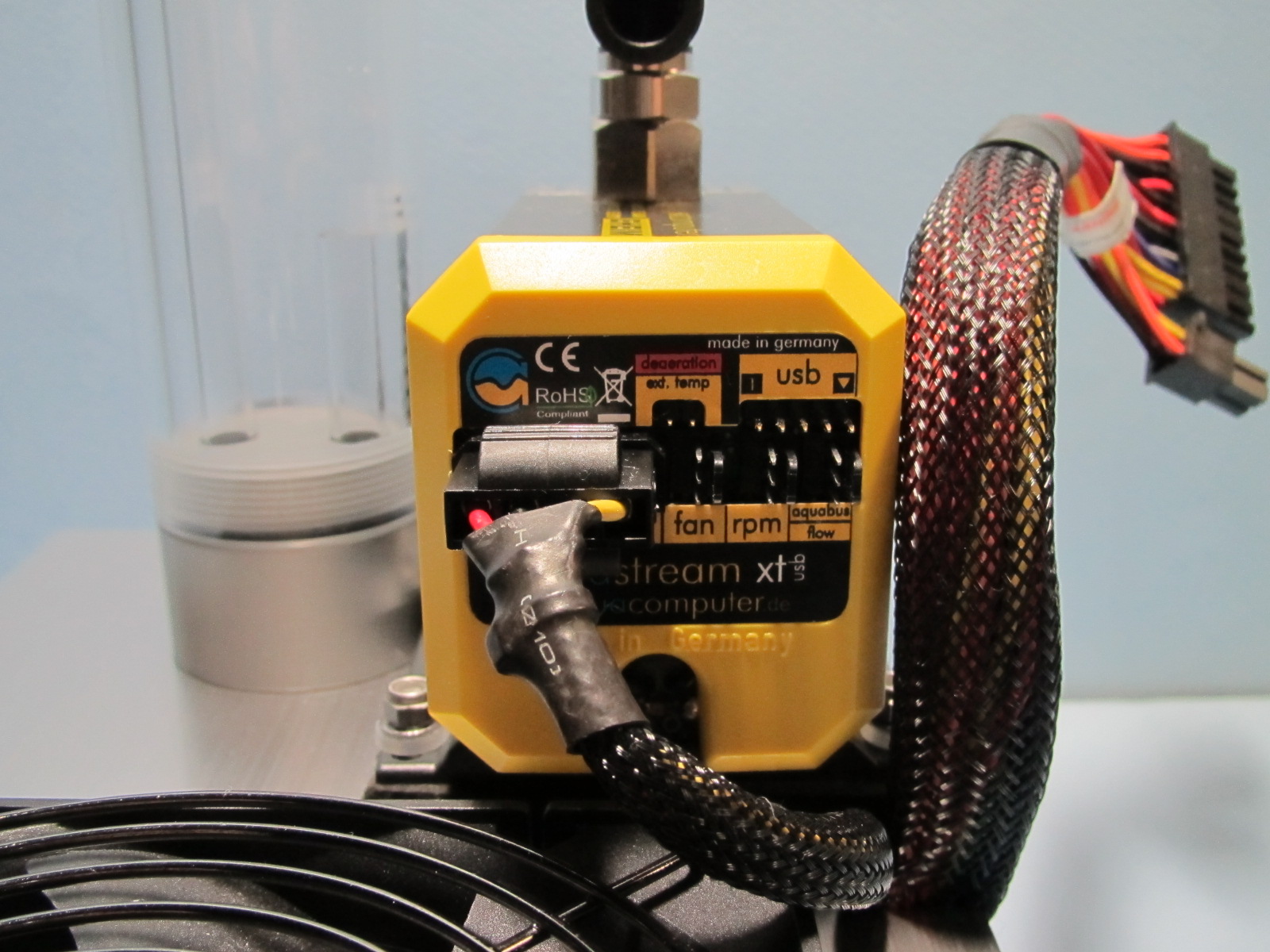

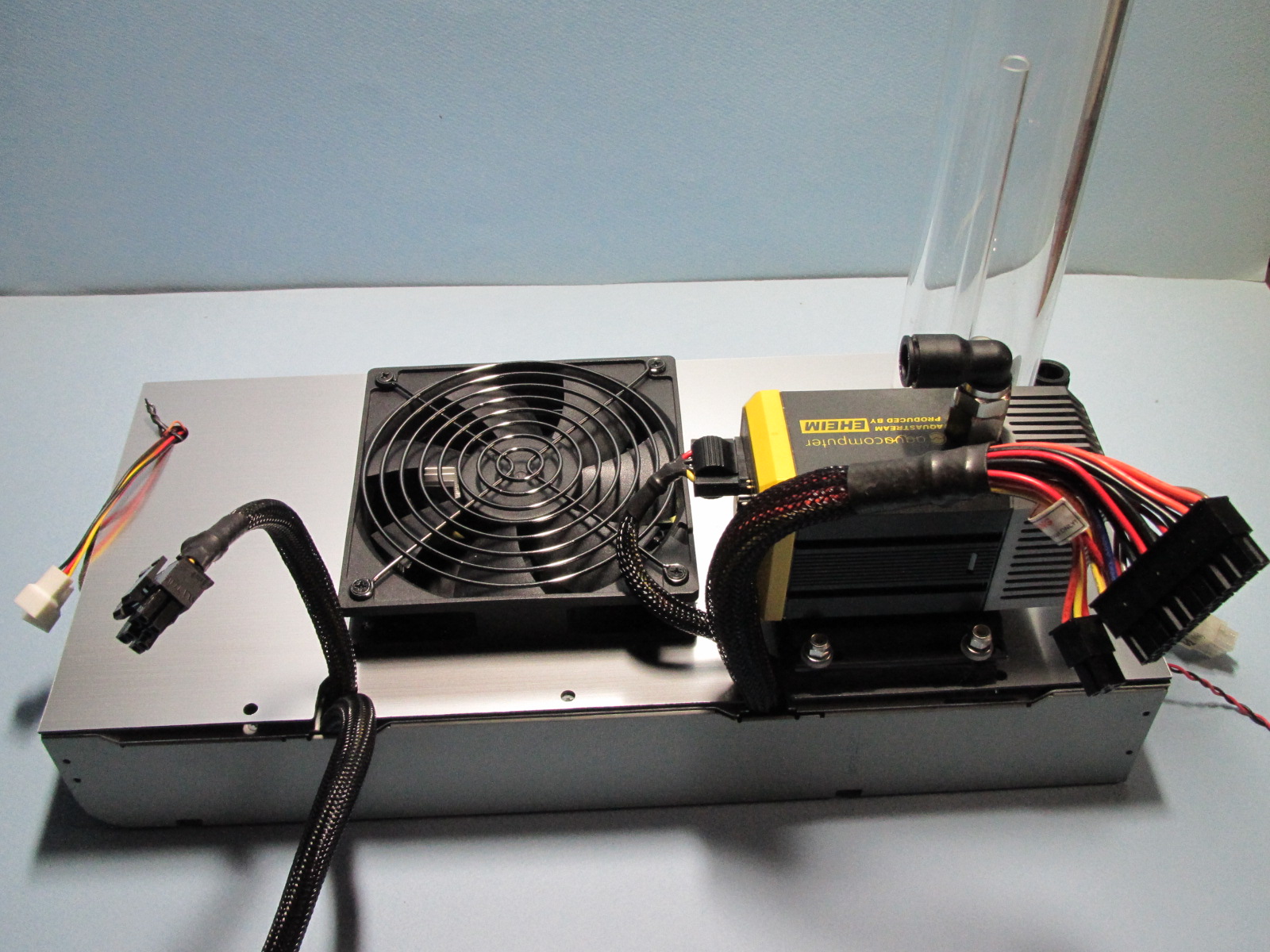

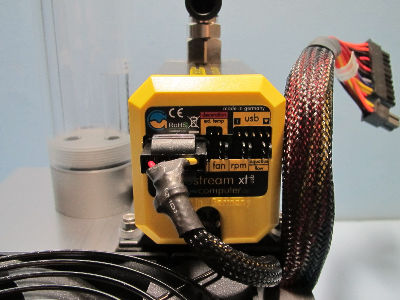

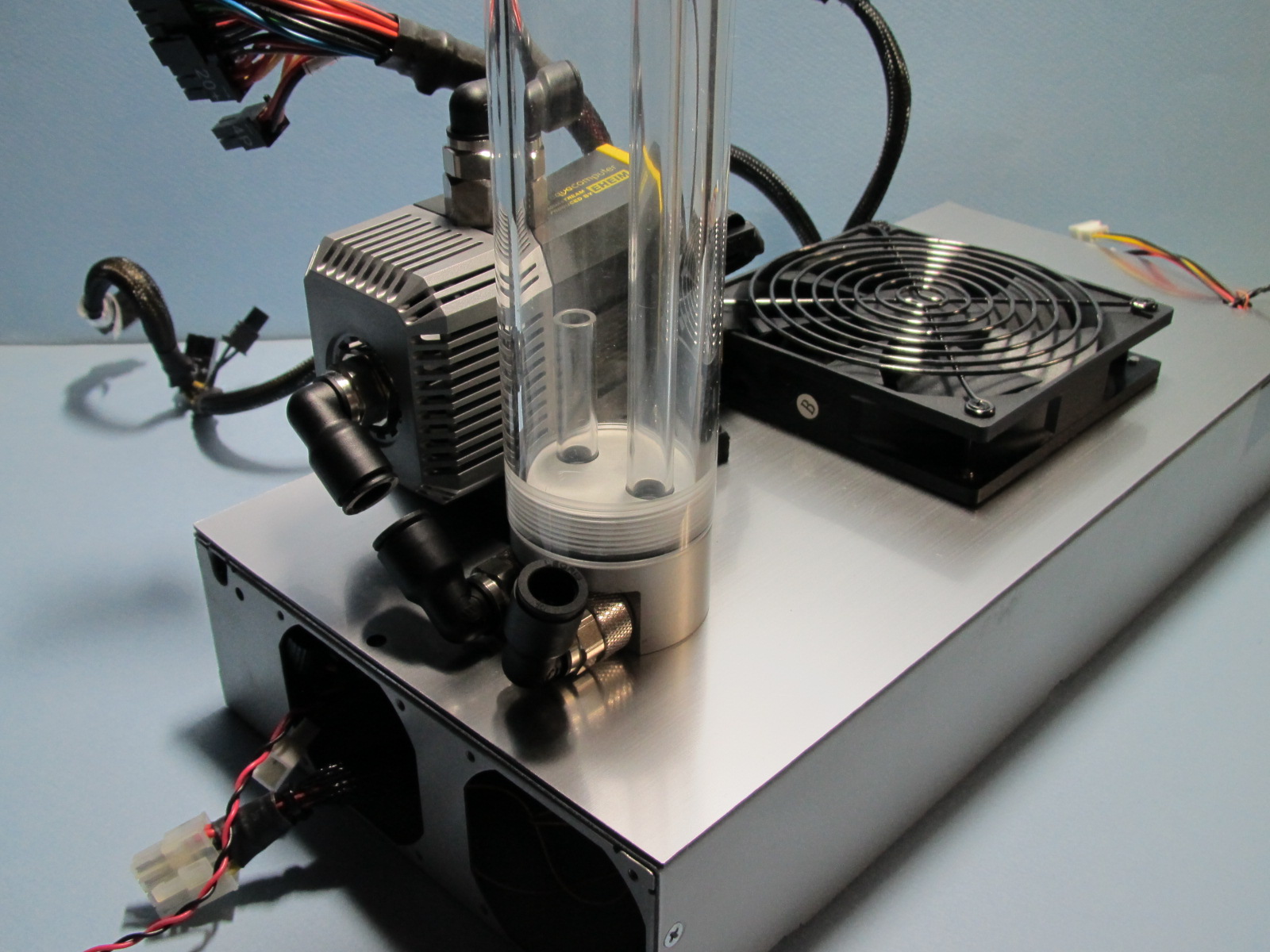

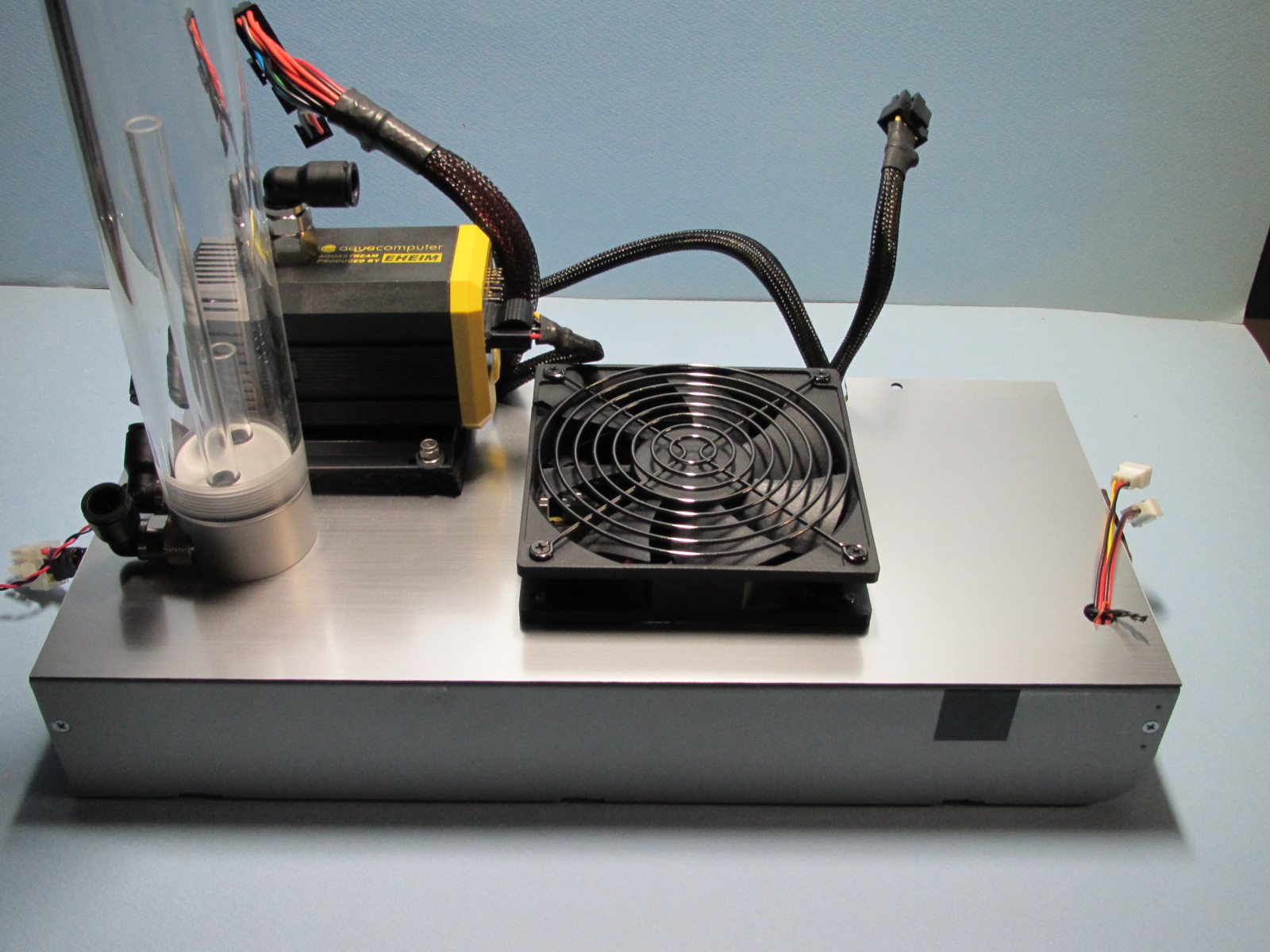

完成した、電源ケースに aquacomputer aquastream XT USB 12V Pumpe - Ultra Version innovatek Tank-O-Matic Sliver を仮組みして見ます |
 |
完成した、電源ケースに aquacomputer aquastream XT USB 12V Pumpe - Ultra Version innovatek Tank-O-Matic Sliver を仮組みして見ます |
 |
完成した、電源ケースに aquacomputer aquastream XT USB 12V Pumpe - Ultra Version innovatek Tank-O-Matic Sliver を仮組みして見ます |
 |
完成した、電源ケースに aquacomputer aquastream XT USB 12V Pumpe - Ultra Version innovatek Tank-O-Matic Sliver を仮組みして見ます |
 |
完成した、電源ケースに aquacomputer aquastream XT USB 12V Pumpe - Ultra Version innovatek Tank-O-Matic Sliver を仮組みして見ます |
 |

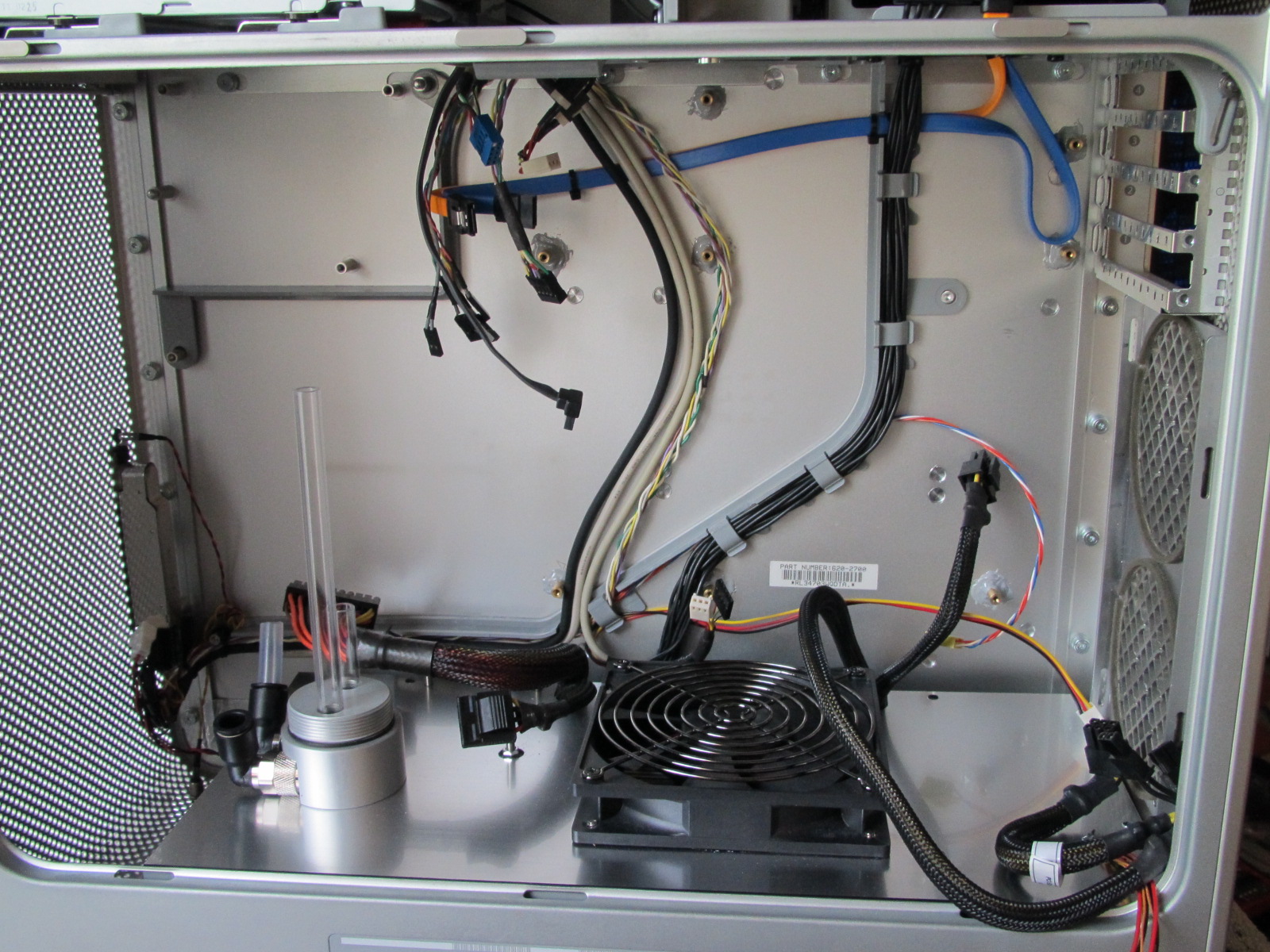

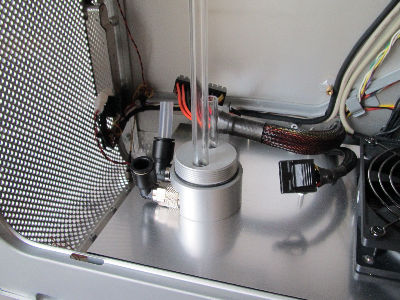

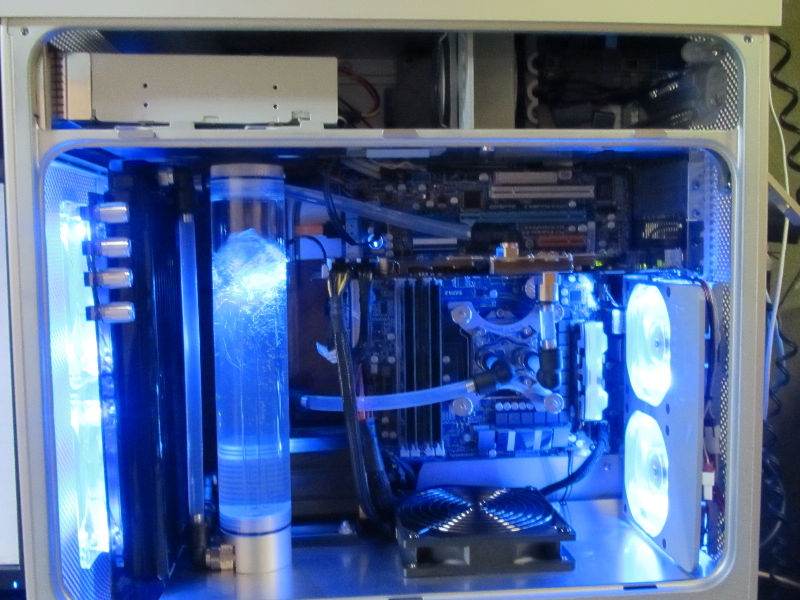

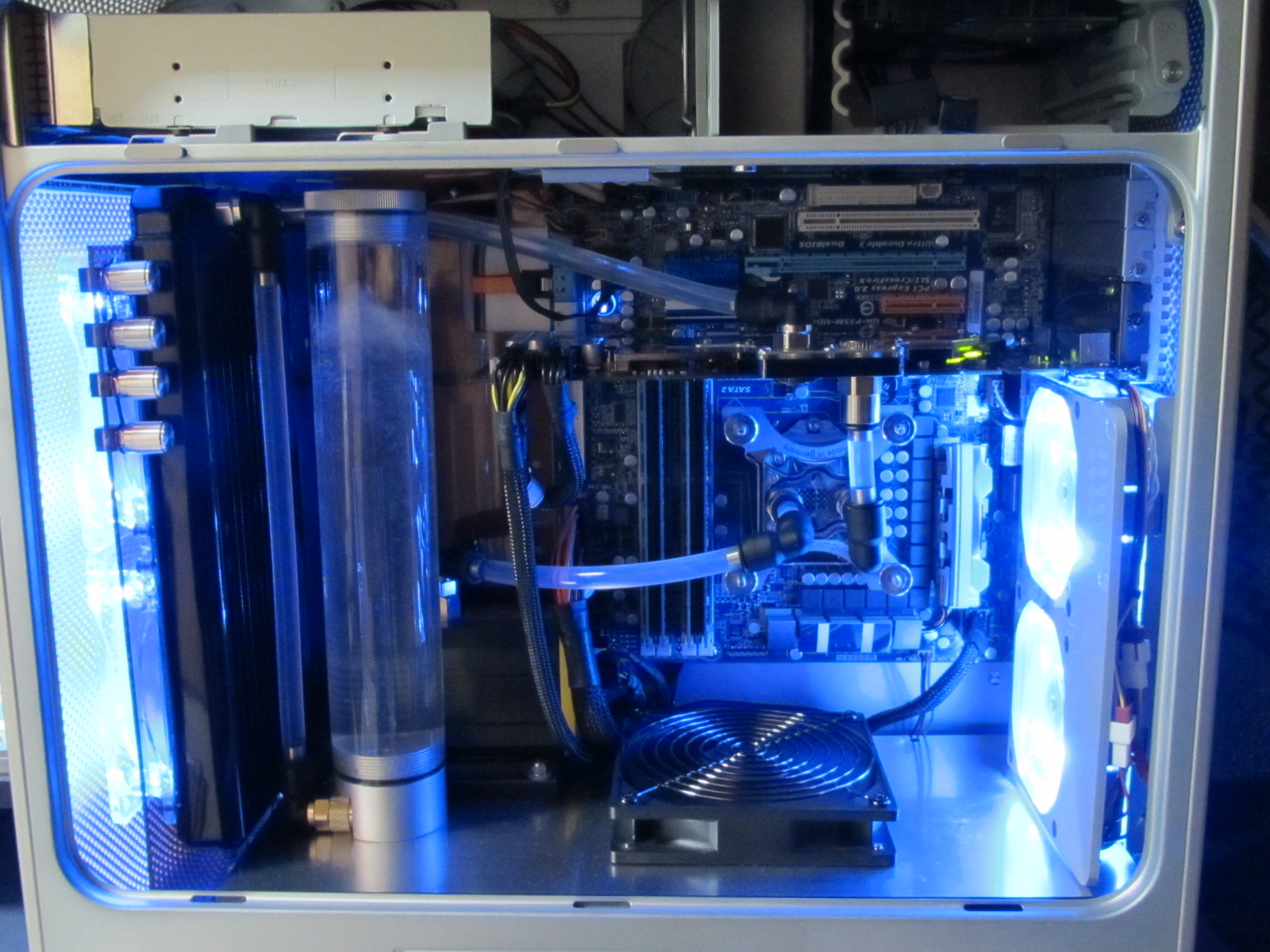

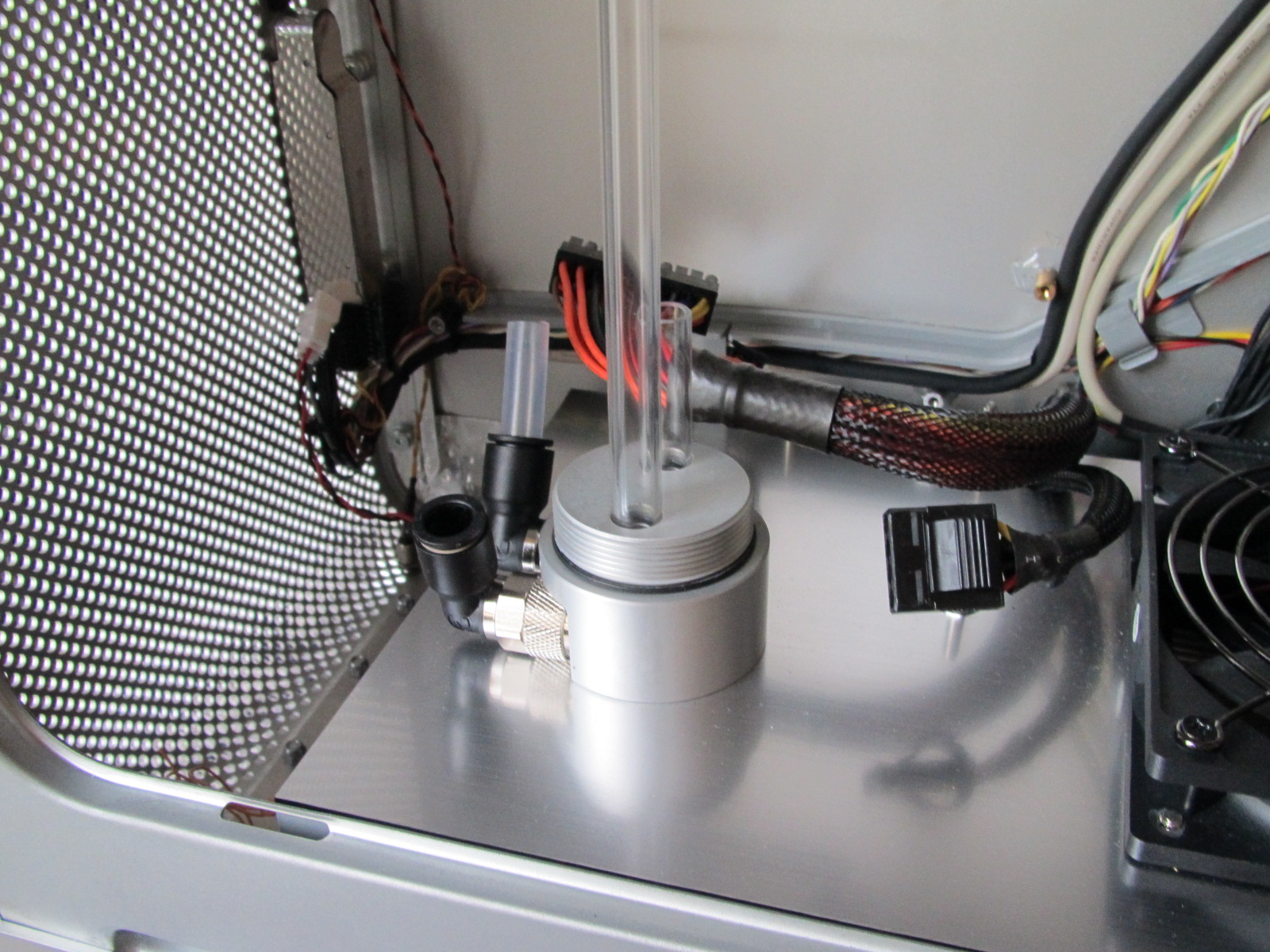

完成した、電源ケースに innovatek Tank-O-Matic Sliver PC本体に仮組みして見ました |
 |
完成した、電源ケースに innovatek Tank-O-Matic Sliver PC本体に仮組みして見ました |
 |

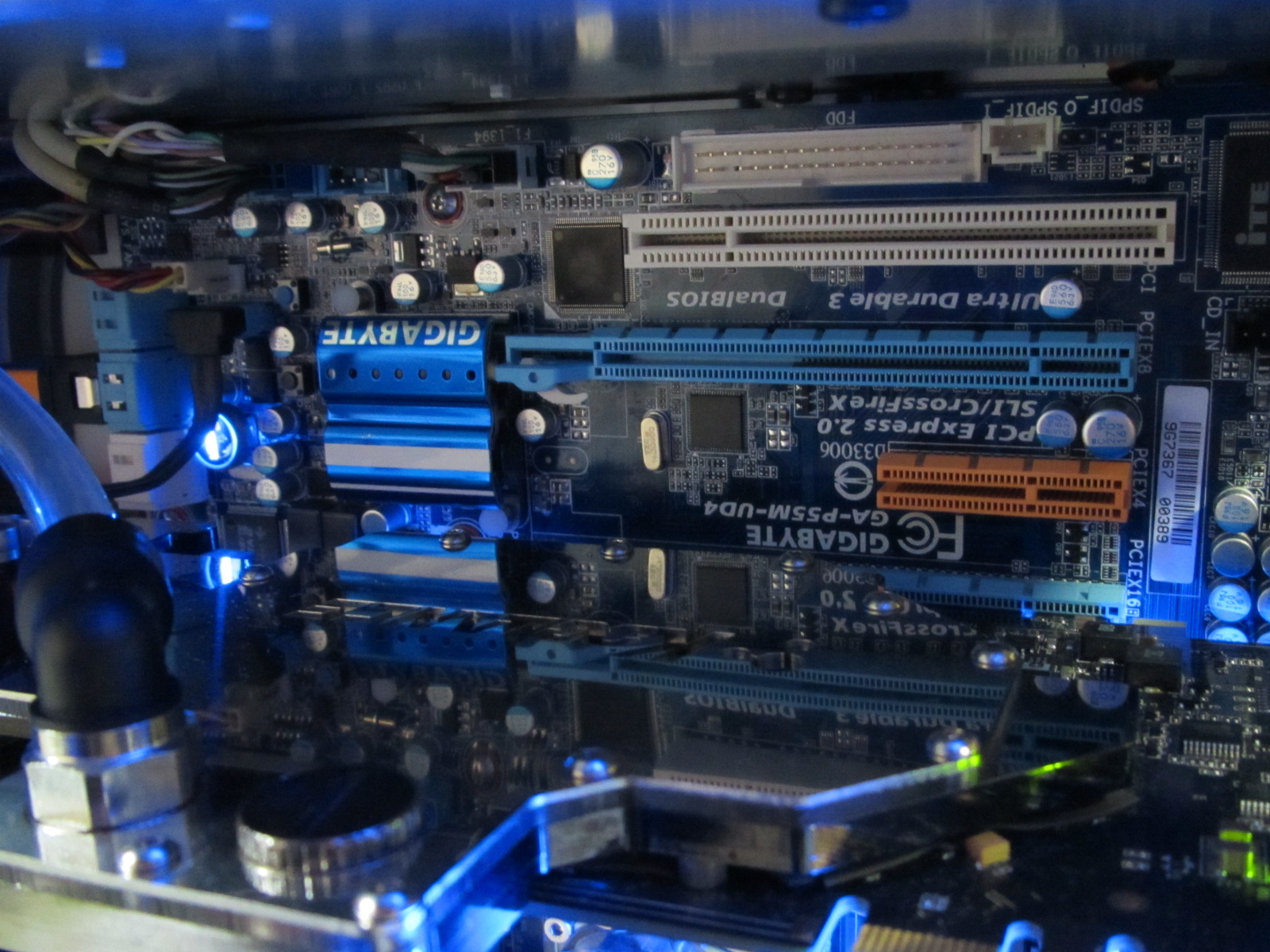

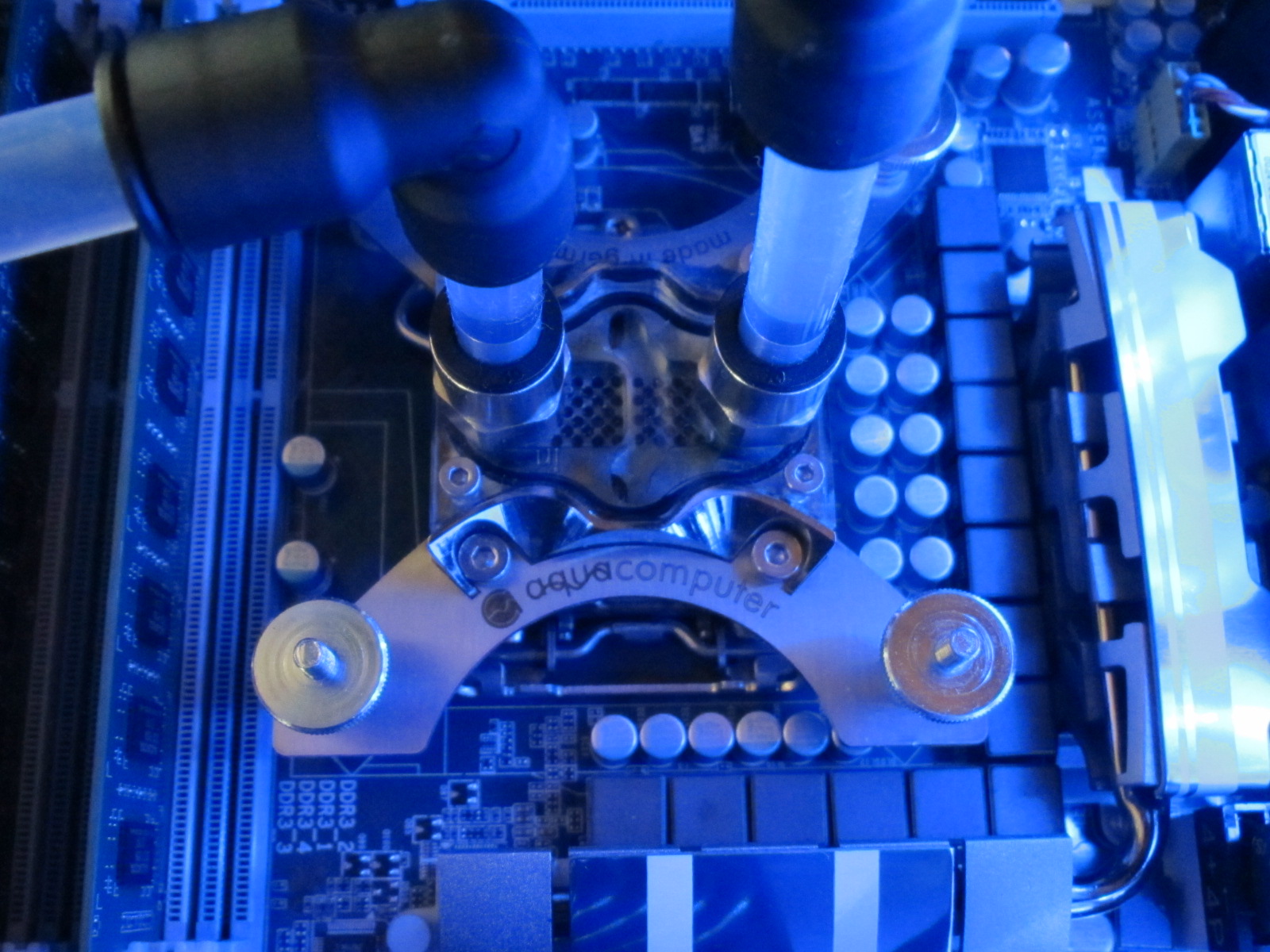

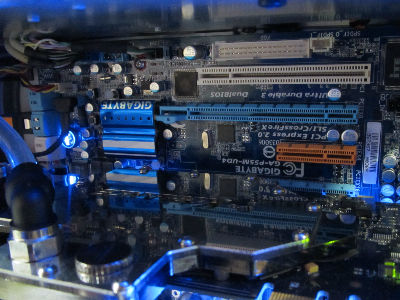

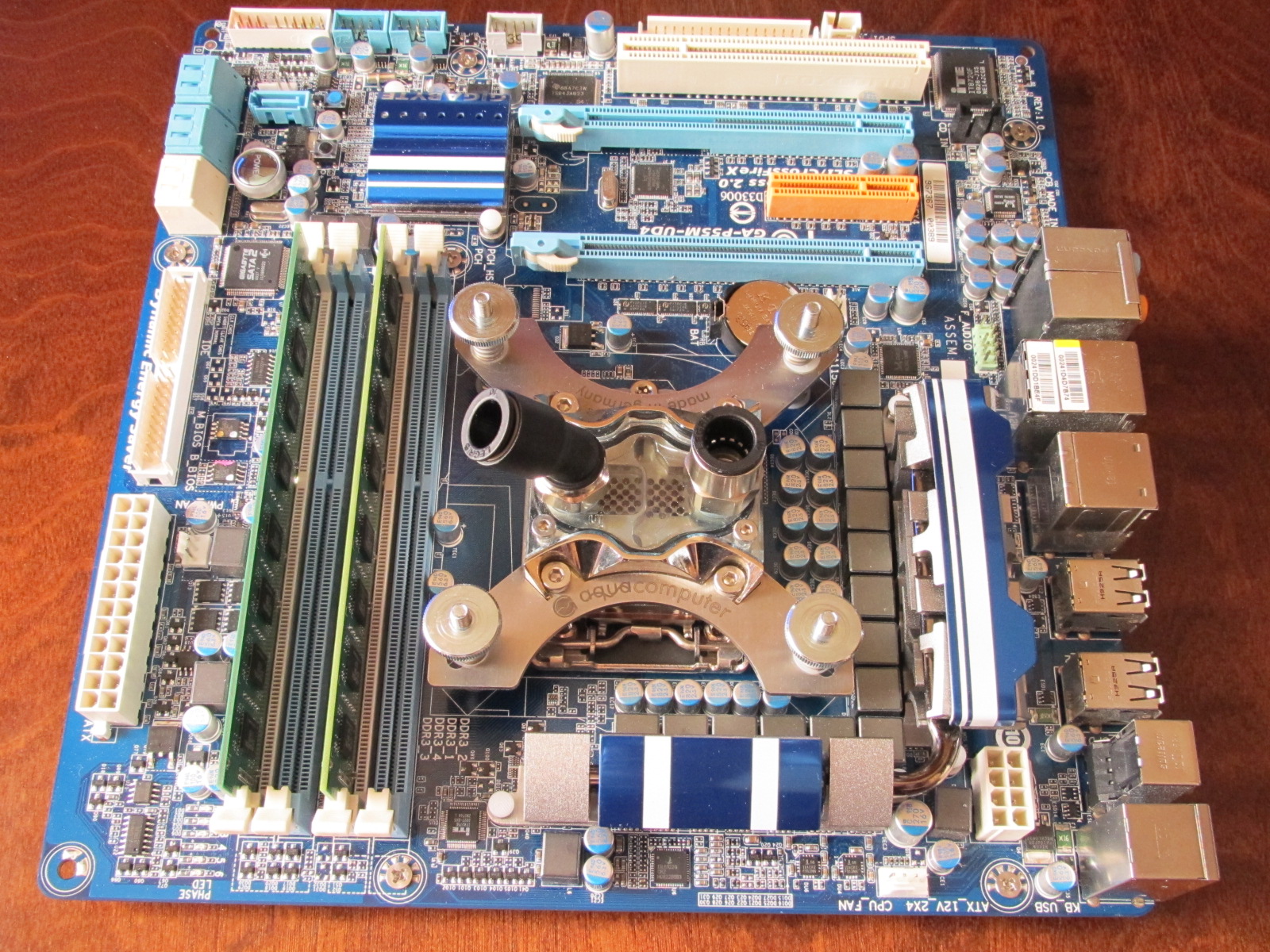

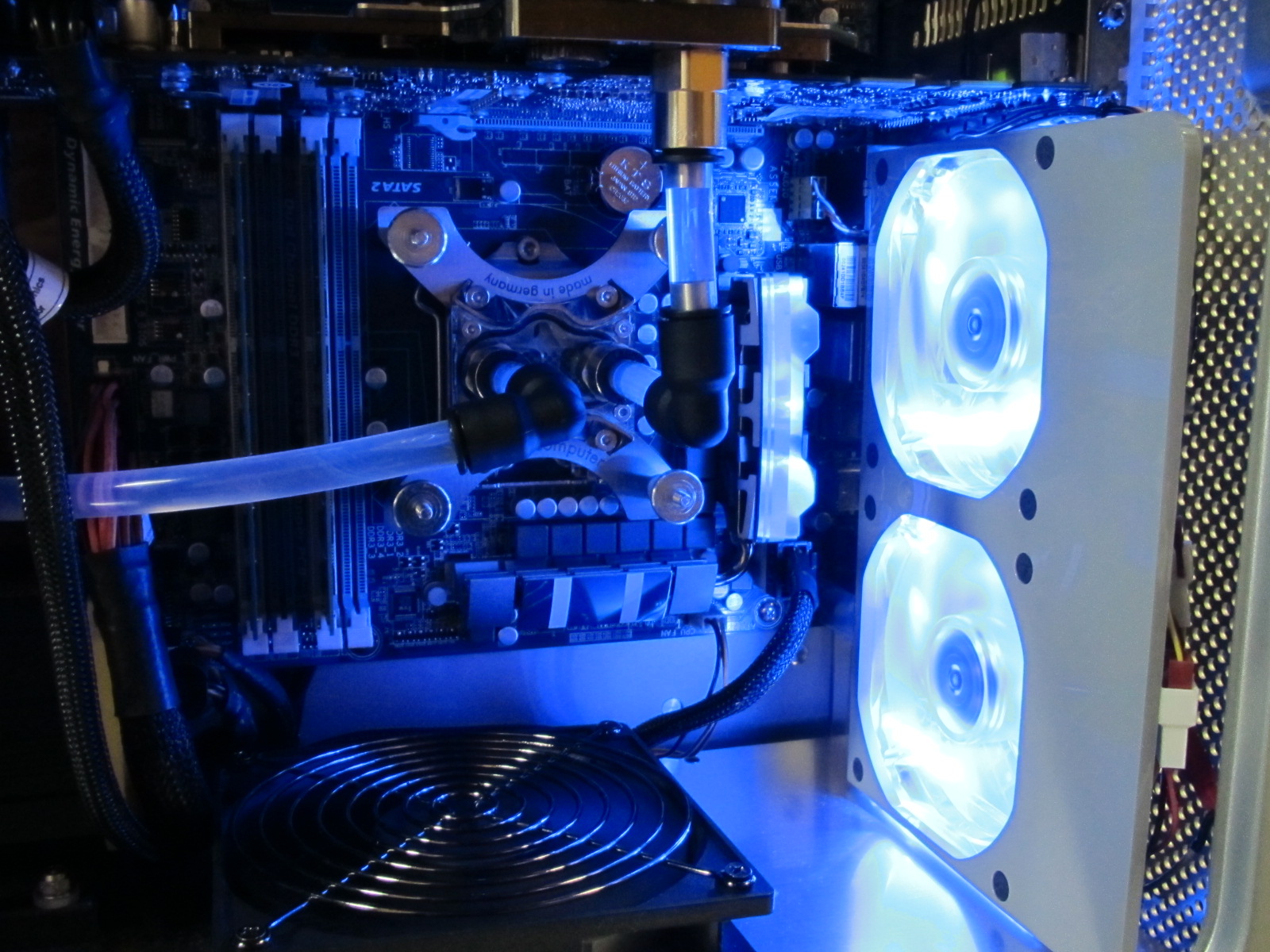

GA-P55M-UD4マザーボードに Core i7 870 2.93GHz 8M LGA1156と aquacomputer cuplex cuplex XT di for Socket 1156/G1/4 シルバーグリスを塗って組み立てました |
 |

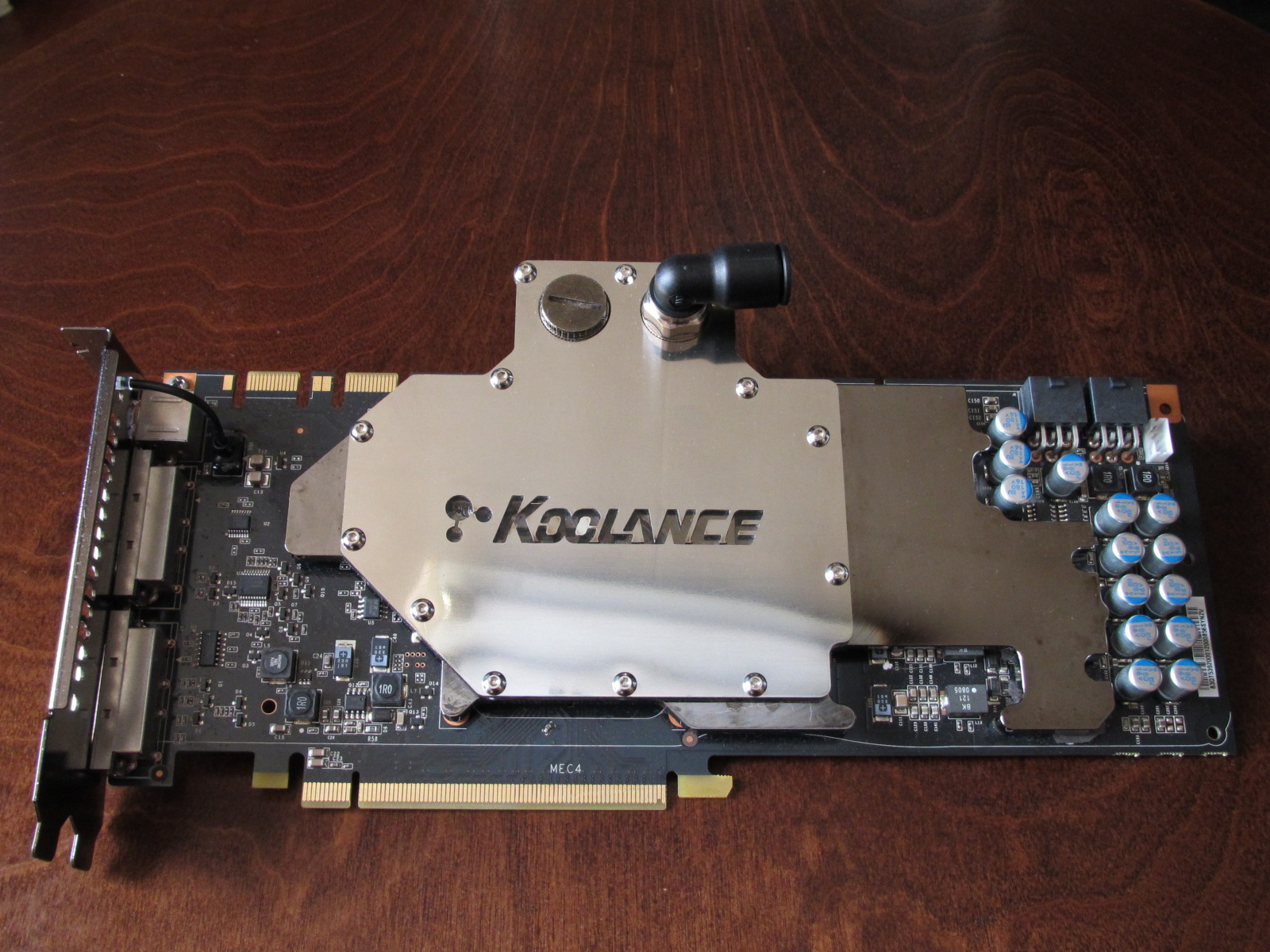

GeForce 9800GTX+ GDDR3 512MB Dual-Link DVIx2 KOOLANCE水冷GeForce 9800GTX+ 組み込み Legris Straight G1/4-10mm Legris 90 Elbow G1/4-10mm パッキン部分はすべてVaselineを塗って 組み立ています ねじの部分の錆び止めです。 鉱物系のグリスを使うと油カスの ようになり水路が詰まります |
 |

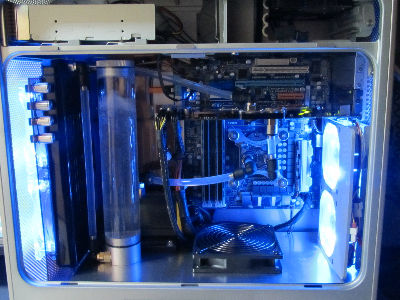

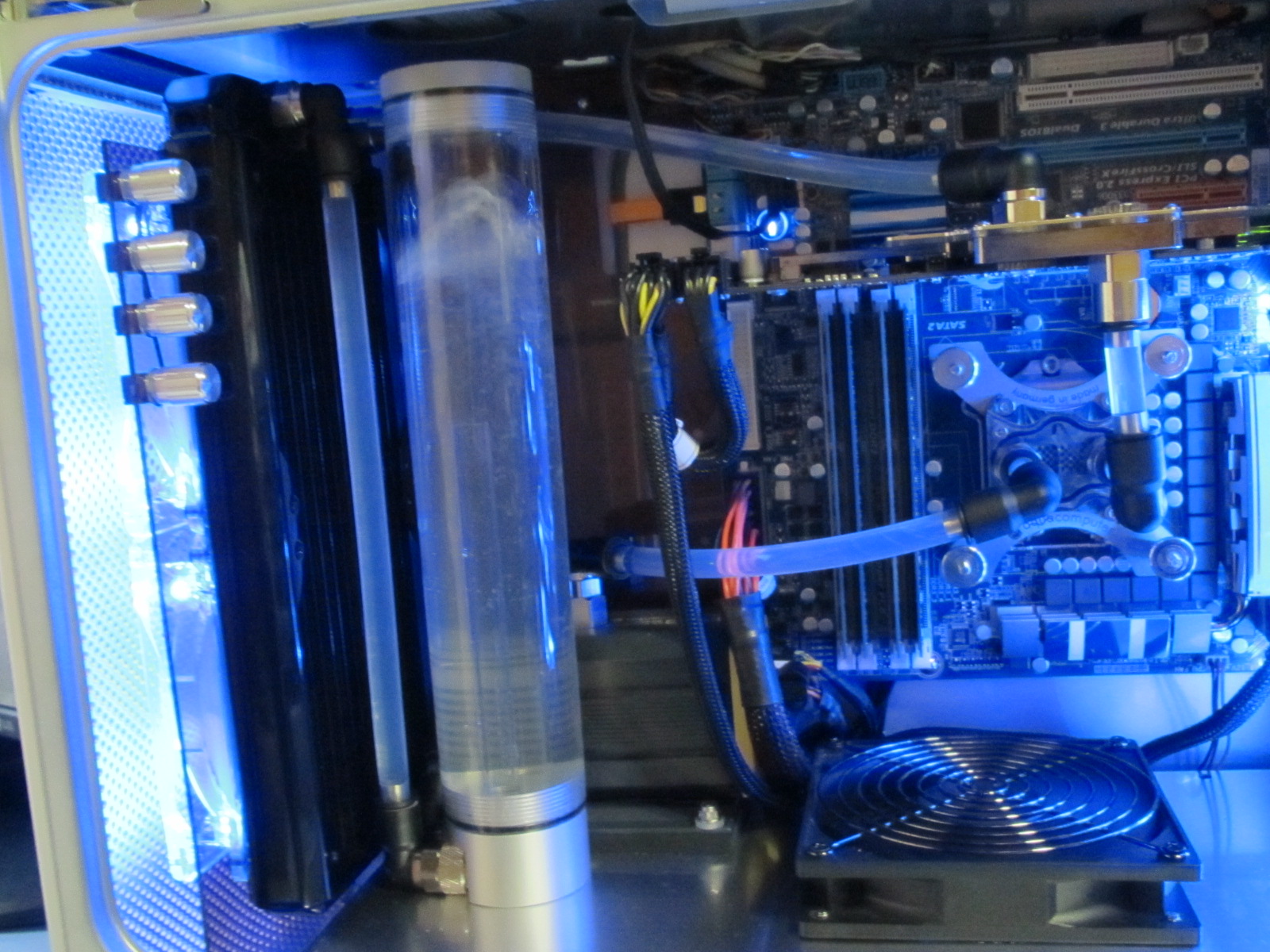

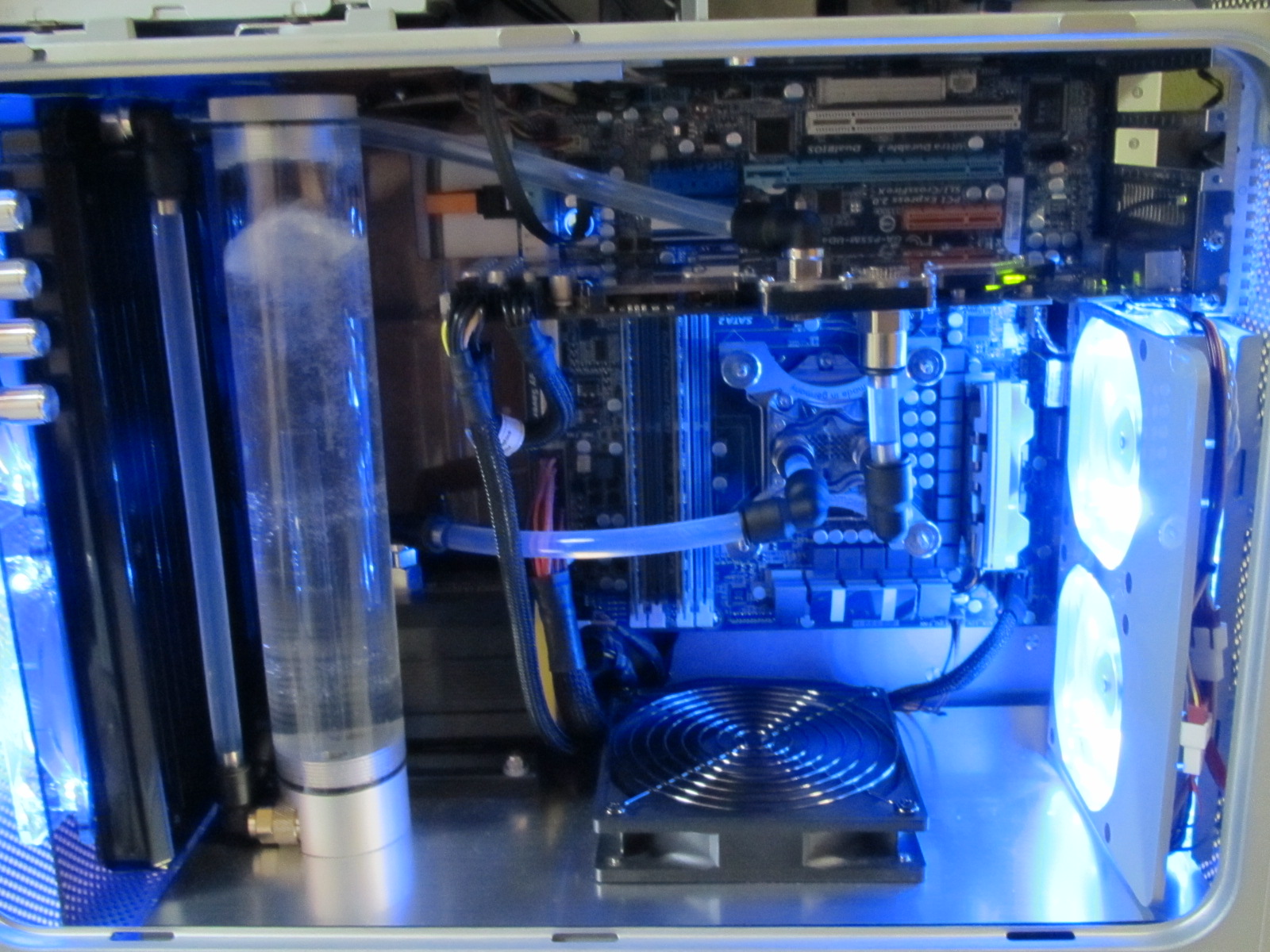

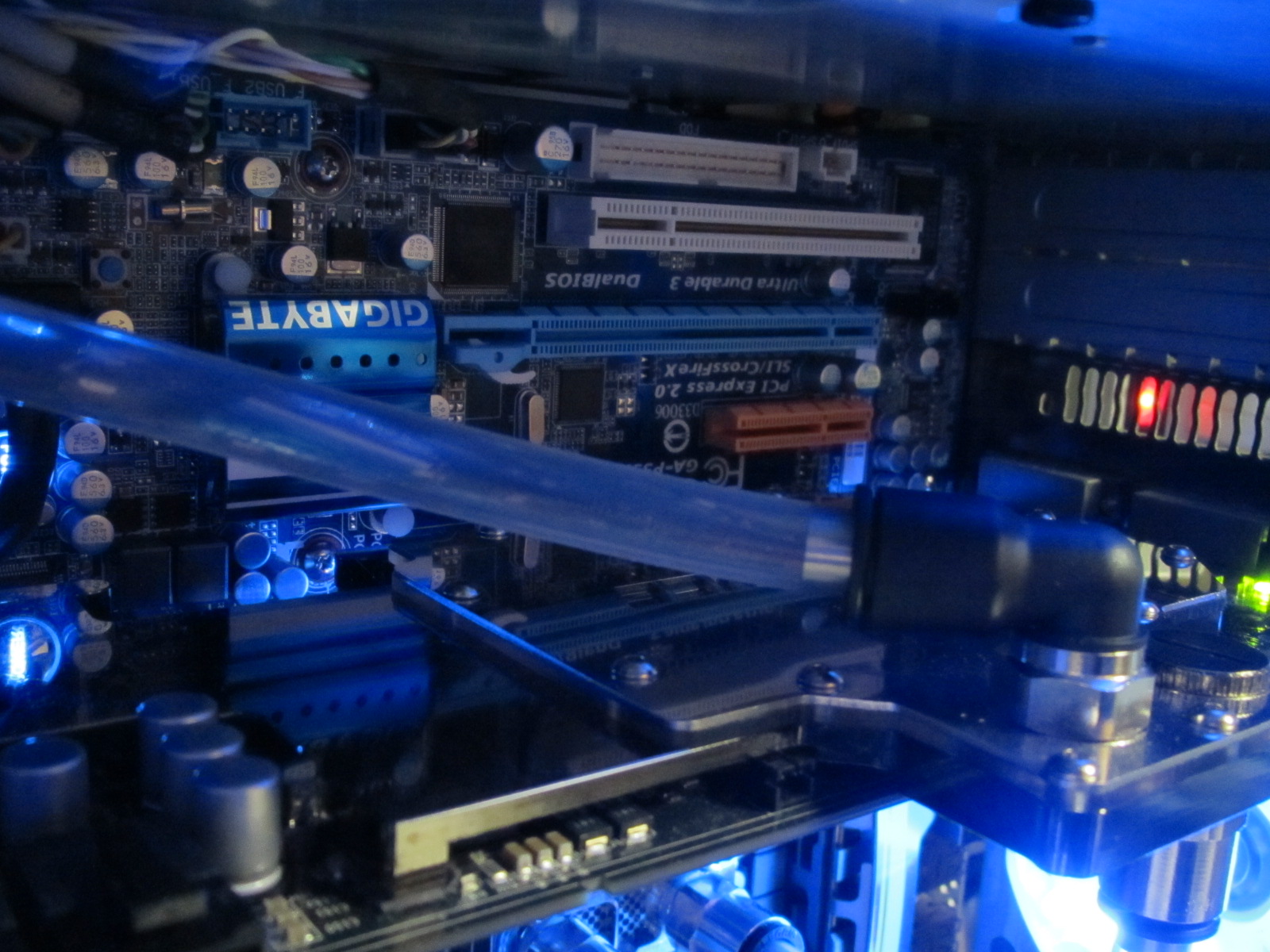

各パーツを フッ素樹脂チューブ SFT-1080 WR1280 インサートリングでピッタリの サイズでつなげて行きます プラグインフィッティング専用チューブ 恐ろしく高いチューブですがさすがに |
 |
各パーツを フッ素樹脂チューブ SFT-1080 WR1280 インサートリングでピッタリの サイズでつなげて行きます プラグインフィッティング専用チューブ 恐ろしく高いチューブですがさすがに |
 |
各パーツを フッ素樹脂チューブ SFT-1080 WR1280 インサートリングでピッタリの サイズでつなげて行きます プラグインフィッティング専用チューブ 恐ろしく高いチューブですがさすがに |
 |

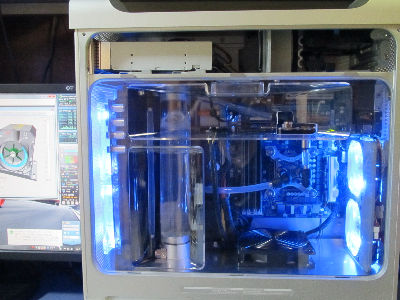

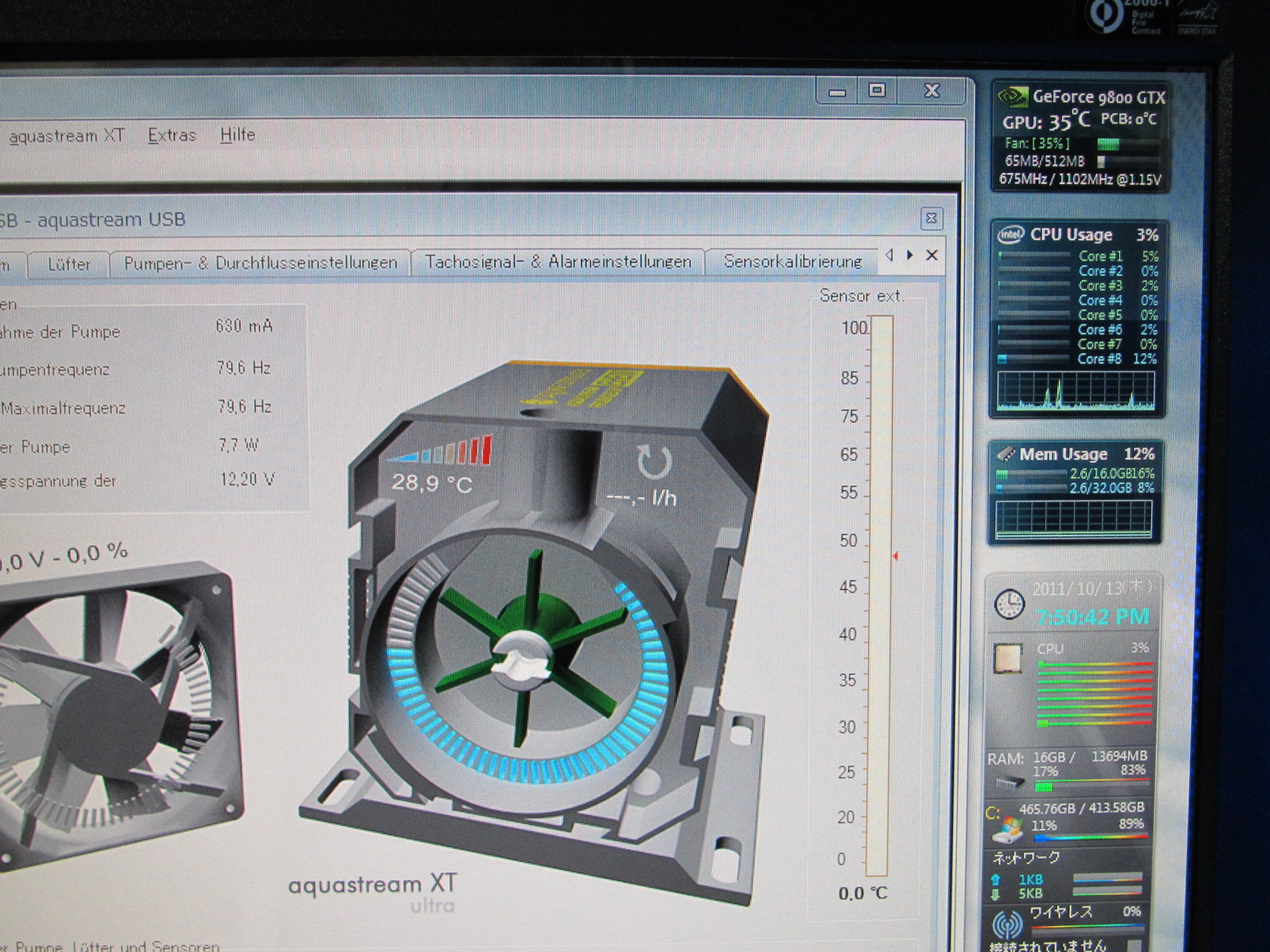

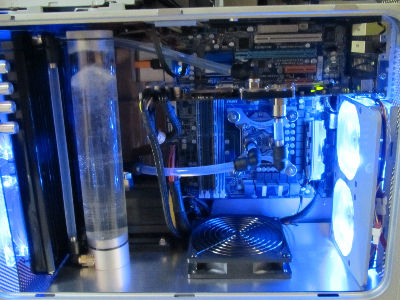

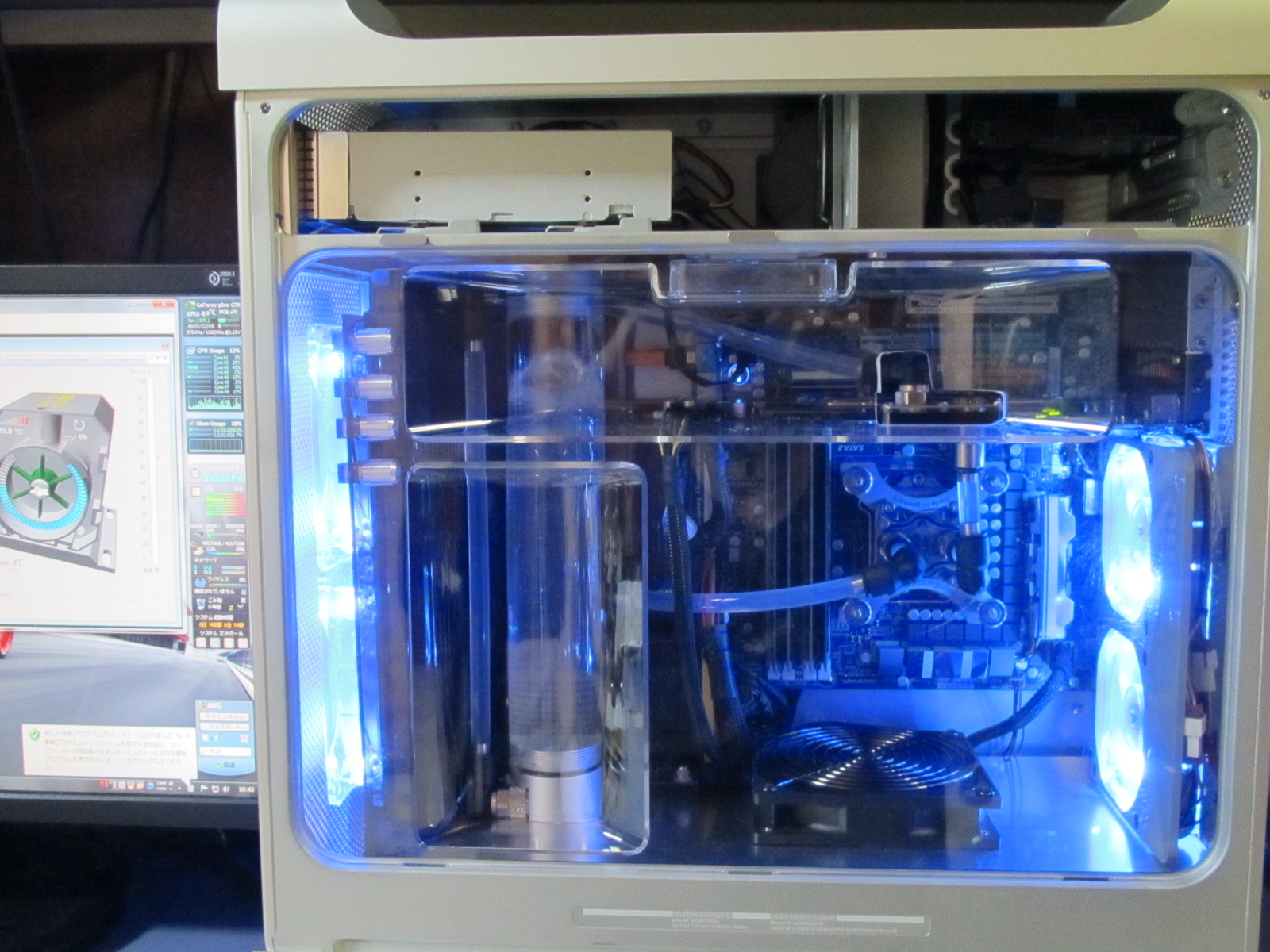

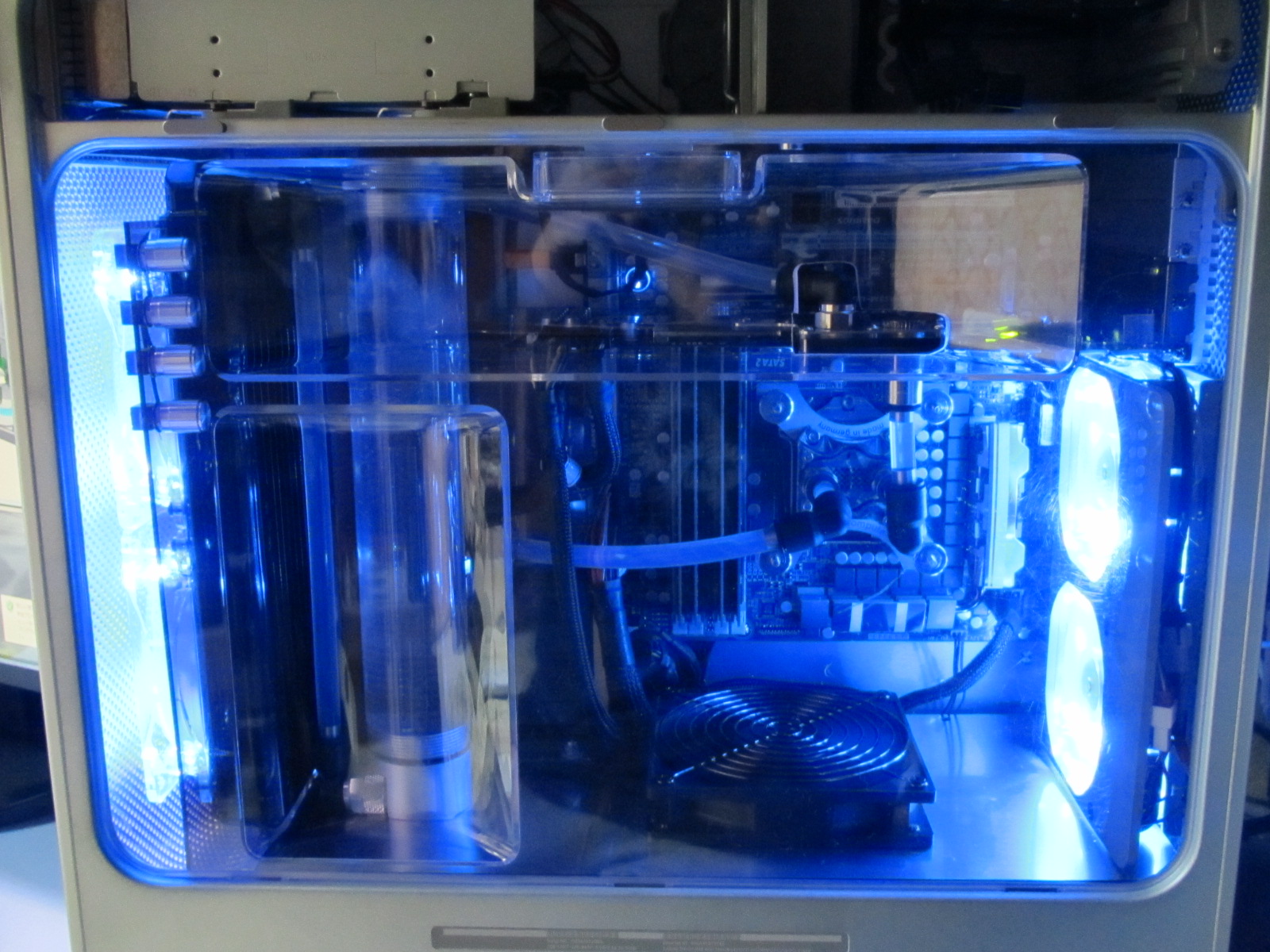

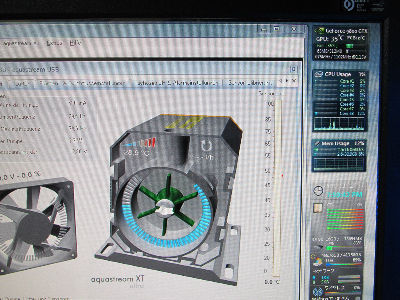

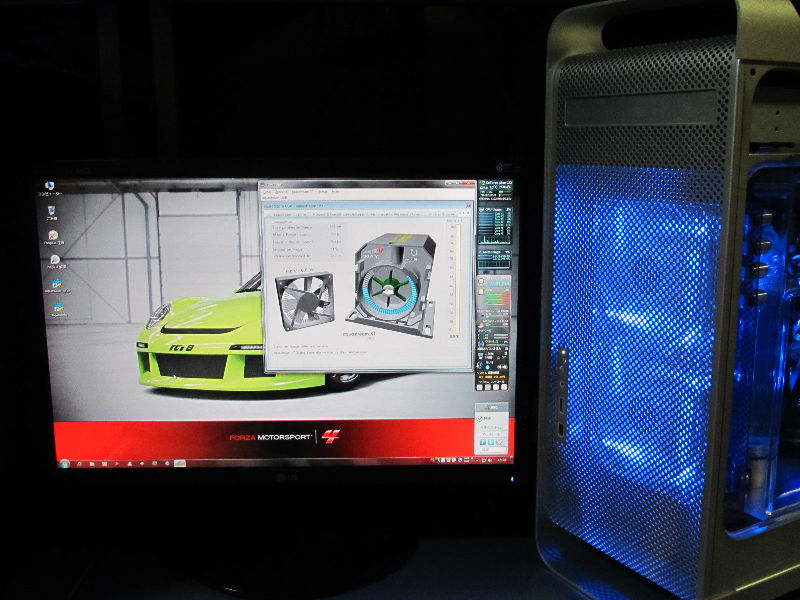

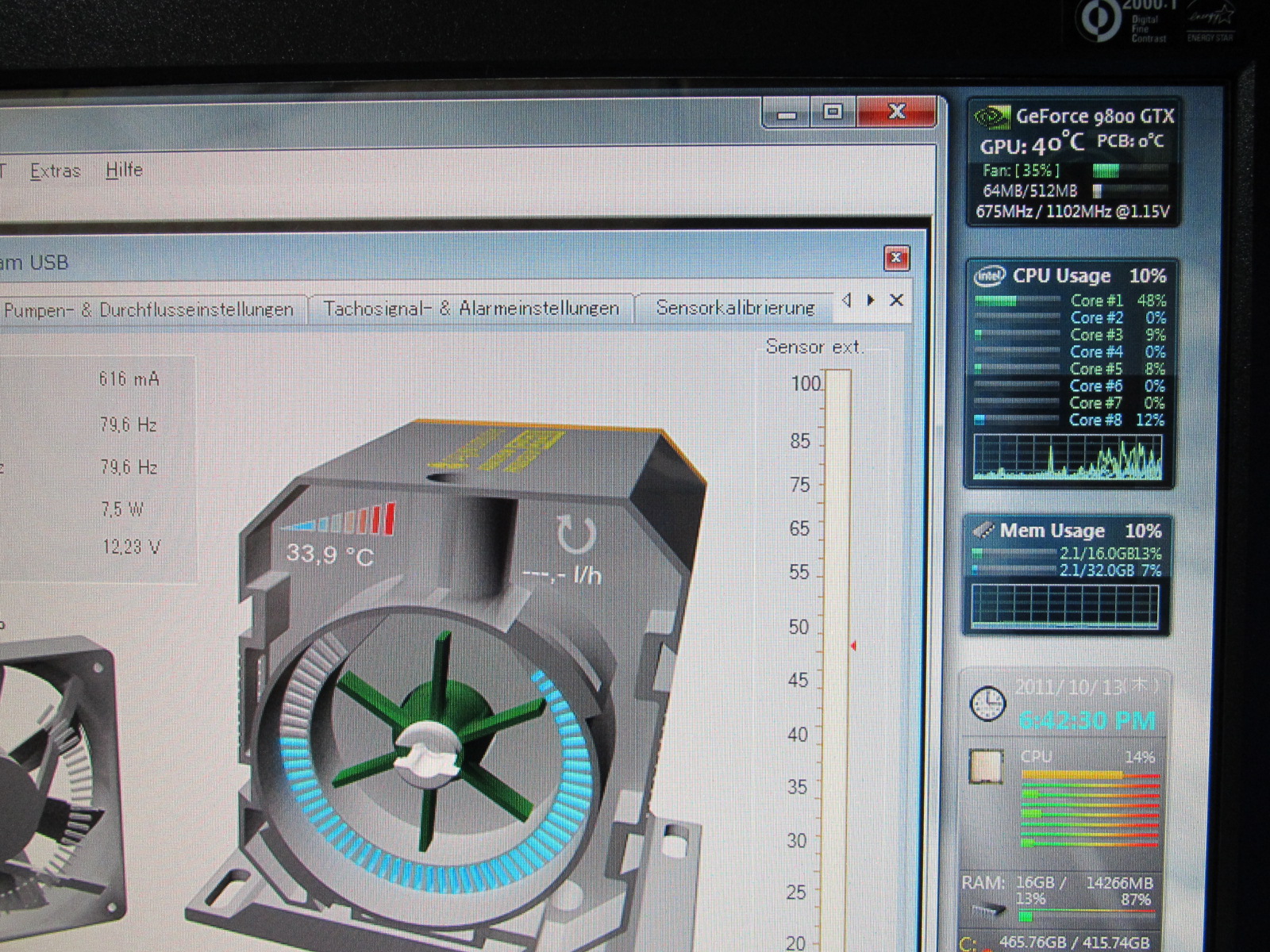

aquacomputer aquastream XT USB 12V Pumpe - Ultra Version ポンプも結構パワフルです リザーバーの様子を見ればわかります innovaProtekt 水冷用クーラーント液 (冷却液原液3:1) 500ml 入りました 冷却液の濁り不純物もありません |
|
|
|
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
